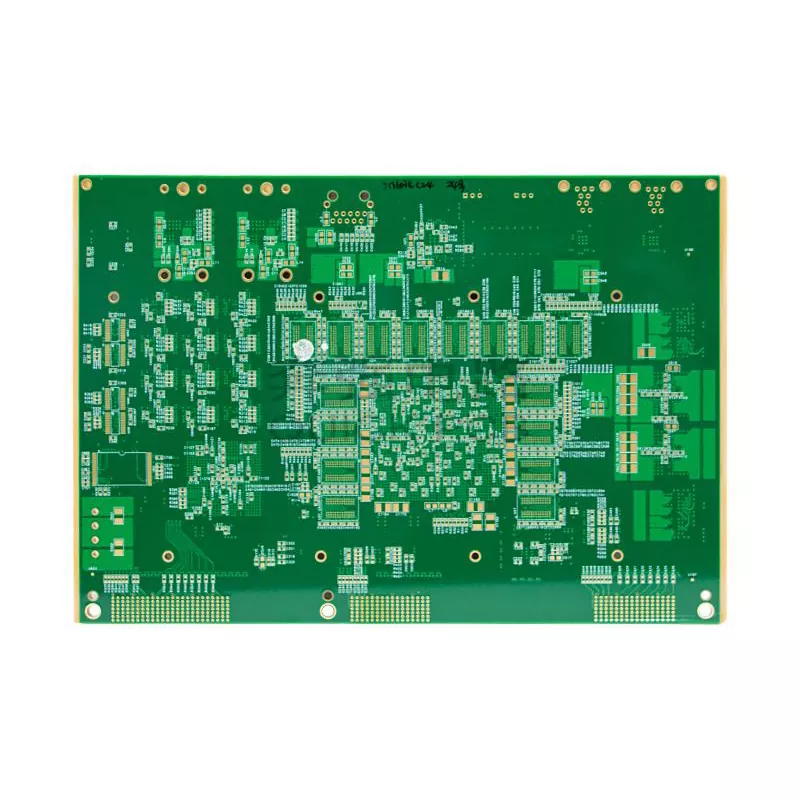

PCB Komunikasi Kapal Angkasa

Sistem komunikasi kapal angkasa bergantung pada litar elektronik yang stabil untuk menghantar arahan, menerima isyarat dan memindahkan data misi antara satelit dan stesen bumi. Di dalam sistem ini, PCB bukan sahaja platform sambungan tetapi juga komponen utama yang menentukan kualiti isyarat, kecekapan pengagihan kuasa dan kestabilan operasi jangka panjang.

Aisen Electronics Co., Ltd. membangunkan PCB komunikasi kapal angkasa untuk modul komunikasi satelit, transceiver RF, peralatan telemetri dan unit pemprosesan data atas kapal di mana prestasi elektrik mesti kekal konsisten sepanjang tahun beroperasi.

Tidak seperti papan litar industri konvensional, PCB komunikasi kapal angkasa menghadapi cabaran kejuruteraan yang unik. Mereka mesti mengekalkan integriti isyarat dalam keadaan vakum, bertolak ansur dengan kitaran suhu, menahan getaran pelancaran dan beroperasi tanpa penyelenggaraan fizikal selepas penggunaan.

Peranan PCB dalam Sistem Komunikasi Kapal Angkasa

Sistem komunikasi kapal angkasa biasanya mengandungi modul antena, litar RF, pemproses isyarat, unit pengurusan kuasa dan antara muka data.

PCB komunikasi menyediakan laluan elektrik antara komponen ini.

Semasa operasi, isyarat frekuensi radio yang diterima diproses melalui litar komunikasi, ditukar kepada maklumat digital, dan dihantar ke pemproses onboard atau sistem komunikasi darat. Sebarang variasi dalam galangan, prestasi bahan atau struktur litar boleh menjejaskan kecekapan penghantaran dan ketepatan isyarat.

Atas sebab ini, reka bentuk PCB komunikasi kapal angkasa memerlukan kawalan yang teliti terhadap:

• Penghantaran isyarat frekuensi tinggi
• Gangguan elektromagnet
• Kestabilan pengagihan kuasa
• Konsisten pengembangan terma
• Kebolehpercayaan bahan jangka panjang

Reka Bentuk PCB Frekuensi Tinggi untuk Aplikasi Komunikasi Angkasa

Peralatan komunikasi ruang selalunya beroperasi pada frekuensi tinggi di mana kehilangan isyarat yang kecil pun boleh mengurangkan kecekapan komunikasi.

Aisen Electronics Co., Ltd. menyokong proses pembuatan PCB yang direka untuk aplikasi RF dan gelombang mikro, termasuk penghalaan impedans terkawal, reka bentuk tindanan lapisan yang dioptimumkan dan penyelesaian bahan kehilangan rendah.

Pendekatan kejuruteraan kami memberi tumpuan kepada mengekalkan ciri elektrik yang stabil melalui:

Kawalan impedans yang tepat untuk laluan isyarat RF

Reka bentuk talian penghantaran yang dioptimumkan

Mengurangkan pantulan isyarat dan kehilangan sisipan

Prestasi dielektrik terkawal

Struktur pembumian yang stabil untuk pengurangan EMI

Teknologi ini membantu modul komunikasi mengekalkan penghantaran data yang boleh dipercayai semasa operasi satelit.

Struktur PCB Berbilang Lapisan untuk Elektronik Ruang Padat

Sistem elektronik kapal angkasa memerlukan kefungsian tinggi dalam ruang pemasangan yang terhad. Teknologi PCB berbilang lapisan membolehkan jurutera menyepadukan lebih banyak litar sambil mengekalkan dimensi padat.

Aisen Electronics menyokong pembuatan PCB berbilang lapisan daripada 1 hingga 32 lapisan, termasuk reka bentuk tindanan yang kompleks untuk modul komunikasi.

Keupayaan pembuatan termasuk:

• Kiraan lapisan PCB: 1-32 lapisan
• Saiz panel maksimum: 650mm × 750mm
• Ketebalan papan: 0.4mm-5.0mm
• Ketebalan tembaga: sehingga 6 OZ
• Minimum melalui saiz: 0.1mm
• Lebar/jarak garisan minimum: 3/3mil

Untuk elektronik satelit canggih yang memerlukan ketumpatan penghalaan yang lebih tinggi, struktur HDI boleh meningkatkan kecekapan sambungan sambil mengurangkan saiz dan berat PCB.

Teknologi HDI untuk Modul Komunikasi Satelit Ringan

Pengurangan berat badan adalah pertimbangan penting dalam reka bentuk kapal angkasa kerana setiap gram tambahan meningkatkan kos pelancaran.

Teknologi HDI PCB membolehkan pereka bentuk untuk mencipta litar komunikasi padat melalui mikrovia laser, penghalaan garisan halus dan sambungan lapisan yang dioptimumkan.

Aisen Electronics menyediakan penyelesaian HDI PCB yang menyokong:

• Struktur 1+N+1
• Struktur 2+N+2
• Teknologi mikrovia laser
• Pemasangan komponen BGA nada halus
• Penghalaan isyarat berketumpatan tinggi

Struktur ini membantu jurutera mencapai modul komunikasi yang lebih kecil tanpa mengorbankan prestasi elektrik.

Pemilihan Bahan untuk Keadaan Vakum dan Suhu Melampau

PCB komunikasi kapal angkasa beroperasi dalam persekitaran di mana pemindahan haba dan kawalan suhu sangat berbeza daripada aplikasi tanah.

Tanpa peredaran udara di angkasa, bahan PCB mesti mengekalkan kestabilan dimensi semasa perubahan suhu berulang.

Pemilihan bahan adalah berdasarkan keperluan permohonan seperti:

• Sifat dielektrik
• Ciri pengembangan terma
• Prestasi kekerapan
• Kestabilan mekanikal

Aisen Electronics menyokong penyelesaian material yang sesuai untuk aplikasi komunikasi frekuensi tinggi, membantu mengurangkan risiko yang disebabkan oleh variasi dielektrik dan ketidakpadanan pengembangan terma.

Reka Bentuk Pengurusan Terma untuk PCB Komunikasi Angkasa

Modul komunikasi menjana haba melalui komponen RF, pemproses dan litar kuasa.

Oleh kerana kapal angkasa tidak boleh bergantung pada kaedah penyejukan tradisional, reka bentuk terma PCB menjadi penting untuk mengekalkan operasi yang stabil.

Pertimbangan pengurusan terma termasuk:

• Pengedaran tembaga yang dioptimumkan
• Terma melalui struktur
• Reka bentuk susunan lapisan
• Penilaian keserasian bahan

Reka bentuk terma yang betul membantu mengurangkan tekanan berkaitan suhu semasa misi jangka panjang.

Kawalan Proses Pembuatan untuk Pengeluaran PCB Komunikasi Angkasa

Aisen Electronics Co., Ltd. menggunakan prosedur pembuatan terkawal untuk mengurangkan variasi semasa pengeluaran PCB.

Proses pembuatan termasuk:

Pemeriksaan bahan

Fabrikasi lapisan dalam

Penggerudian ketepatan

Penyaduran tembaga

Pengimejan litar

pemeriksaan AOI

Kemasan permukaan

Ujian elektrik

Pemeriksaan akhir

Untuk aplikasi komunikasi kapal angkasa, kebolehkesanan pengeluaran dan ketekalan proses adalah penting kerana modul elektronik mungkin beroperasi selama bertahun-tahun tanpa penggantian.

Keperluan Pengujian untuk Kebolehpercayaan PCB Komunikasi Angkasa

Sebelum penyepaduan ke dalam peralatan komunikasi, PCB memerlukan pengesahan elektrik dan pembuatan.

Sokongan ujian termasuk:

Ujian kesinambungan elektrik

Ujian rintangan penebat

pemeriksaan AOI

Pengesahan impedans

Pemeriksaan kualiti pateri

Penilaian kitaran haba mengikut keperluan projek

Prosedur pemeriksaan ini membantu mengenal pasti risiko pembuatan sebelum pemasangan PCB dan penyepaduan sistem.

Aplikasi

Aisen Electronics mengeluarkan penyelesaian PCB yang digunakan dalam pelbagai elektronik komunikasi angkasa, termasuk:

Transceiver komunikasi satelit

Telemetri dan sistem pengesanan

Modul komunikasi RF

Unit kawalan antena

Peralatan pemprosesan data atas kapal

Elektronik muatan komunikasi

Setiap aplikasi memerlukan struktur PCB yang berbeza bergantung pada julat frekuensi, keperluan kuasa dan objektif misi.

Sokongan Kejuruteraan untuk Pembangunan PCB Komunikasi Angkasa

Projek komunikasi ruang selalunya memerlukan pengeluar PCB untuk mengambil bahagian semasa peringkat reka bentuk.

Aisen Electronics menyediakan sokongan kejuruteraan termasuk:

Cadangan timbunan PCB

Bantuan pemilihan bahan

Kajian kebolehlaksanaan pembuatan

Pertimbangan integriti isyarat

analisis DFM

Komunikasi kejuruteraan awal membantu pelanggan mengurangkan risiko pengeluaran dan meningkatkan kebolehkilangan reka bentuk.

Mengapa Memilih Aisen Electronics Co., Ltd. untuk Pembuatan PCB Komunikasi Kapal Angkasa

Pengeluaran PCB komunikasi ruang memerlukan pengalaman dalam pembuatan PCB dan keperluan elektronik frekuensi tinggi.

Aisen Electronics Co., Ltd. menggabungkan keupayaan pembuatan PCB berbilang lapisan, teknologi HDI, pengalaman kawalan impedans dan pengurusan proses untuk menyokong projek komunikasi satelit dan aeroangkasa.

Daripada pembangunan prototaip kepada pembuatan pengeluaran, kami bekerjasama dengan pelanggan untuk membangunkan penyelesaian PCB yang memenuhi keperluan elektrik, mekanikal dan persekitaran sistem komunikasi angkasa.

Soalan Lazim

Untuk apa PCB komunikasi kapal angkasa digunakan?

PCB komunikasi kapal angkasa menghubungkan litar RF, pemproses, sistem kuasa dan antara muka komunikasi di dalam peralatan komunikasi satelit. Ia menyokong pemprosesan isyarat, penghantaran data, dan fungsi kawalan sistem.

Mengapa PCB komunikasi kapal angkasa memerlukan kawalan impedans?

Isyarat komunikasi frekuensi tinggi adalah sensitif kepada perubahan impedans. Kawalan impedans yang betul membantu mengurangkan pantulan isyarat dan mengekalkan prestasi penghantaran yang stabil.

Apakah bahan PCB yang sesuai untuk aplikasi komunikasi satelit?

Pemilihan bahan bergantung pada keperluan frekuensi, keadaan terma dan sasaran kebolehpercayaan. Bahan kehilangan rendah frekuensi tinggi biasanya dipertimbangkan untuk litar komunikasi RF.

Bolehkah Aisen Electronics mengeluarkan PCB kapal angkasa HDI?

ya. Aisen Electronics menyokong struktur HDI PCB termasuk mikrovia laser dan penghalaan berketumpatan tinggi untuk modul komunikasi padat.

Adakah anda menyokong prototaip dan pengeluaran PCB ruang kelompok kecil?

ya. Kami menyokong pembangunan prototaip, pengesahan kejuruteraan dan pembuatan pengeluaran mengikut keperluan projek.

Hubungi Aisen Electronics Co., Ltd.

Untuk projek PCB komunikasi kapal angkasa yang memerlukan prestasi frekuensi tinggi, keupayaan pembuatan berbilang lapisan dan sokongan kejuruteraan, hubungi Aisen Electronics Co., Ltd.

e-mel:violet@akesonpcb.com
