PCB Elektronik Automotif Tersuai dan PCBA untuk Prestasi Kenderaan Dipercayai

Kategori PCB Elektronik Automotif

Elektronik automotif meliputi pelbagai aplikasi kawalan, penderiaan, komunikasi dan kuasa. Sistem yang berbeza memerlukan struktur, bahan dan proses pembuatan PCB yang berbeza. Aisen Electronics membangunkan penyelesaian PCB berdasarkan prestasi elektrik, keperluan mekanikal, keadaan terma dan persekitaran pengendalian kenderaan.

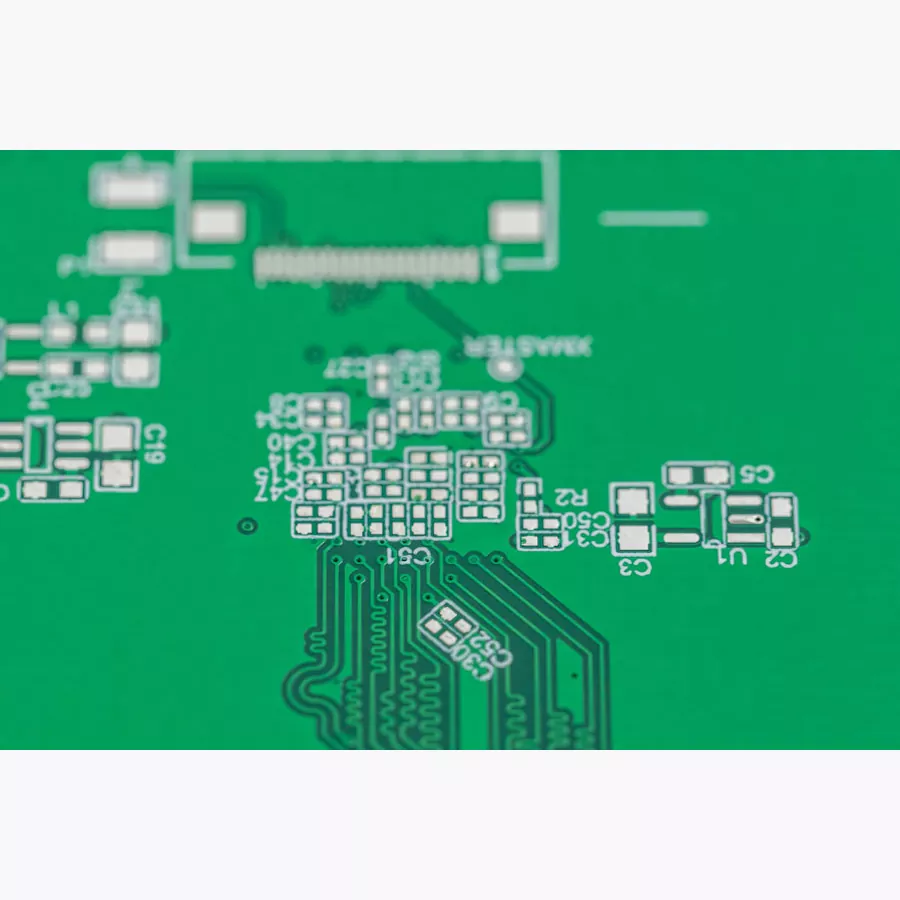

Papan Kawalan ECU Automotif PCB

Unit Kawalan Elektronik (ECU) ialah pengawal teras yang bertanggungjawab untuk menguruskan fungsi kenderaan seperti operasi enjin, sistem penghantaran, kawalan badan, sistem brek dan modul kenderaan pintar. Tidak seperti aplikasi PCB elektronik pengguna, papan ECU automotif memerlukan operasi yang stabil sepanjang kitaran hayat kenderaan lanjutan.

Aisen mengeluarkan PCB ECU berbilang lapisan dengan reka bentuk impedans terkawal, keupayaan penghalaan garis halus, dan kebolehpercayaan yang tinggi melalui struktur. Pengeluaran PCB automotif kami menyokong sehingga 40 lapisan papan tegar dan struktur HDI untuk sistem kawalan yang kompleks di mana ketumpatan dan kebolehpercayaan isyarat adalah kritikal.

Untuk aplikasi ECU, prestasi PCB sangat bergantung pada konsistensi ketebalan tembaga, rintangan haba, kebolehpercayaan topeng pateri dan kualiti penyaduran. Aisen menggunakan proses penyaduran elektrik termaju dengan ketebalan tembaga lubang terkawal dan sistem pemeriksaan automatik untuk memastikan sambungan elektrik yang stabil semasa operasi kenderaan jangka panjang.

Aplikasi biasa termasuk:

• Modul kawalan enjin
• Unit kawalan penghantaran
• Modul kawalan badan
• Sistem kawalan brek
• Pengawal pintu masuk kenderaan

PCB ADAS Automotif dan Lembaga Kawalan Pemanduan Autonomi

Sistem Bantuan Pemandu Lanjutan (ADAS) memerlukan pemprosesan data berkelajuan tinggi dan penghantaran isyarat yang boleh dipercayai antara kamera, penderia radar, modul LiDAR dan unit kawalan kenderaan.

Aisen Electronics menghasilkan HDI dan PCB automotif berkelajuan tinggi yang direka untuk aplikasi yang memerlukan susun atur padat, sambungan berketumpatan tinggi dan integriti isyarat terkawal. Keupayaan pembuatan kami termasuk papan HDI dengan struktur 1 langkah dan 2 langkah, menyokong lebar garis halus dan jarak ke bawah kepada proses peringkat 1 juta untuk sistem elektronik termaju.

Pembuatan PCB ADAS memerlukan kawalan ketat terhadap penjajaran lapisan, variasi impedans dan kebolehpercayaan mikrovia. Aisen menggunakan peralatan penggerudian laser, teknologi pendedahan LDI, pemeriksaan AOI, dan sistem ujian elektrik untuk mengekalkan konsistensi semasa pengeluaran besar-besaran.

Aplikasi ADAS biasa termasuk:

• Modul kawalan kamera
• Unit pemprosesan radar
• Pengawal domain pemanduan autonomi
• Sistem persepsi kenderaan
• Elektronik kokpit pintar

Sistem Pengurusan Bateri Kenderaan Elektrik PCB (BMS PCB)

Sistem pengurusan bateri adalah salah satu unit elektronik paling kritikal dalam kenderaan elektrik. BMS PCB mesti memantau dengan tepat voltan, arus, suhu dan status bateri semasa beroperasi di bawah getaran tinggi, turun naik suhu dan keadaan gangguan elektromagnet.

Aisen membangunkan penyelesaian BMS PCB dengan reka bentuk terma yang dioptimumkan, keupayaan arus tinggi dan prestasi pengukuran isyarat yang boleh dipercayai. Untuk aplikasi automotif berkaitan kuasa, pemilihan bahan PCB, ketebalan tembaga, dan rawatan permukaan secara langsung mempengaruhi pelesapan haba dan kebolehpercayaan jangka panjang.

Keupayaan pengeluaran kami termasuk pembuatan PCB tembaga berat dengan ketebalan tembaga sehingga 10OZ, sesuai untuk aplikasi yang memerlukan kapasiti bawaan arus yang dipertingkatkan.

Aplikasi BMS PCB termasuk:

• Unit pemantauan bateri
• Litar perlindungan bateri
• Modul pengurusan tenaga
• Sistem kawalan pengecasan
• Modul pengagihan kuasa

PCB Elektronik Kuasa Automotif

Dengan perkembangan pesat kenderaan elektrik, elektronik kuasa telah menjadi salah satu kawasan aplikasi PCB automotif yang paling pesat berkembang. Pengawal motor, penukar DC-DC, pengecas atas kapal, dan sistem penyongsang memerlukan PCB yang mampu mengendalikan arus tinggi, suhu tinggi dan tekanan elektrik berterusan.

Aisen menyediakan penyelesaian PCB kuasa automotif menggunakan bahan kekonduksian haba yang tinggi, teknologi kuprum tebal dan struktur litar yang dioptimumkan. PCB ini direka untuk mengurangkan kehilangan kuasa, meningkatkan pelesapan haba, dan mengekalkan kestabilan elektrik dalam persekitaran yang mencabar.

Berbanding dengan papan kawalan konvensional, PCB kuasa automotif memerlukan kawalan pembuatan yang lebih ketat pada ketebalan tembaga, bahan dielektrik dan ciri pengembangan haba. Aisen menggabungkan teknologi laminasi termaju, penggerudian ketepatan, dan pemeriksaan automatik untuk menyokong pengeluaran yang boleh dipercayai.

Permohonan termasuk:

• Papan kawalan penyongsang EV
• PCB pengecas on-board
• PCB penukar DC-DC
• PCB pengawal pemacu motor
• Modul kawalan penyimpanan tenaga

PCB Komunikasi Automotif

Kenderaan moden bergantung pada pelbagai rangkaian komunikasi untuk bertukar-tukar data antara modul elektronik. Reka bentuk PCB komunikasi automotif memerlukan integriti isyarat yang sangat baik dan prestasi penghantaran frekuensi tinggi yang stabil.

Aisen mengeluarkan PCB frekuensi tinggi dan berbilang lapisan untuk aplikasi komunikasi automotif, teknologi sokongan seperti komunikasi CAN, rangkaian Ethernet dan sistem pintu masuk kenderaan.

Pembuatan PCB automotif berkelajuan tinggi memerlukan kawalan impedans yang tepat, bahan kehilangan isyarat rendah, dan pendaftaran lapisan yang tepat. Aisen menggunakan proses pembuatan PCB termaju untuk menyokong penghantaran isyarat berkelajuan tinggi sambil mengekalkan konsistensi pengeluaran.

Permohonan termasuk:

• Modul pintu masuk kenderaan
• Sistem Ethernet automotif
• Unit kawalan komunikasi
• Unit kawalan telematik (TCU)
• Sistem kenderaan bersambung

PCB Penderia Automotif

Penderia menjadi semakin penting dalam kenderaan moden, menyediakan maklumat masa nyata untuk keselamatan, navigasi dan sistem pemanduan automatik.

PCB sensor automotif memerlukan dimensi padat, sambungan elektrik yang boleh dipercayai dan rintangan terhadap perubahan suhu dan getaran. Aisen menyediakan penyelesaian PCB kecil termasuk HDI dan struktur fleksibel tegar untuk aplikasi yang ruang pemasangan terhad.

Melalui penggerudian laser ketepatan, pembuatan litar halus dan pemeriksaan optik automatik, Aisen menyokong elektronik penderia yang memerlukan susun atur berketumpatan tinggi dan penghantaran isyarat yang stabil.

Permohonan termasuk:

• PCB pengesan radar
• PCB pengesan suhu
• PCB pemantauan tekanan
• PCB sensor kamera
• Modul pengesanan kenderaan

PCB Tegar-Flex Automotif

Teknologi PCB fleksibel-tegar menggabungkan kekuatan mekanikal papan tegar dengan kelenturan litar fleksibel, menjadikannya sesuai untuk aplikasi automotif yang memerlukan pengoptimuman ruang dan pemasangan tiga dimensi.

Aisen mengeluarkan PCB lentur tegar 2 lapisan hingga berbilang lapisan untuk modul elektronik automotif di mana papan tegar tradisional tidak dapat memenuhi keperluan pemasangan.

Kelebihan PCB automotif tegar-flex termasuk penyambung yang dikurangkan, rintangan getaran yang lebih baik dan kebolehpercayaan yang lebih baik dalam pemasangan elektronik padat.

Aplikasi biasa:

• Modul elektronik roda stereng
• Sistem kawalan paparan
• Modul sambungan sensor
• Elektronik kokpit pintar

Keupayaan Pengilangan PCBA Automotif

Di luar fabrikasi PCB, Aisen Electronics menyediakan perkhidmatan pembuatan PCBA automotif yang menyepadukan pengeluaran PCB, pemasangan SMT, ujian dan kawalan kualiti.

Pengeluaran PCBA automotif memerlukan pengurusan proses yang ketat kerana pemasangan elektronik secara langsung menjejaskan keselamatan dan prestasi kenderaan. Aisen menyokong pemasangan SMT ketepatan dengan keupayaan termasuk komponen 01005, peletakan BGA nada halus, pemeriksaan tampal pateri automatik, pemeriksaan AOI dan ujian elektrik.

Proses pembuatan PCBA kami meliputi:

• fabrikasi PCB
• Sumber komponen
• Perhimpunan SMT
• perhimpunan DIP
• Ujian fungsional
• Pengesahan prestasi elektrik
• Pemeriksaan akhir

Bagi pelanggan automotif, Aisen memfokuskan kepada ketekalan pengeluaran dan pengurusan kebolehkesanan. Setiap peringkat pembuatan dikawal melalui proses piawai untuk mengurangkan variasi pengeluaran dan meningkatkan kebolehpercayaan penghantaran.

Kelebihan Pembuatan PCB Automotif Aisen Electronics

Mengapa Pilih Aisen untukPCB Elektronik Automotif dan PCBA

Dengan lebih daripada 20 tahun pengalaman pembuatan PCB, Shenzhen Aisen Electronics Co., Ltd. menyediakan pengeluar elektronik automotif dengan penyelesaian PCB dan PCBA yang boleh dipercayai daripada pembangunan prototaip kepada pengeluaran besar-besaran.
