PCB Aeroangkasa dan PCBA berkualiti tinggi untuk sistem aeroangkasa kritikal
Sistem elektronik aeroangkasa memerlukan papan litar yang mengekalkan prestasi elektrik yang stabil di bawah keadaan operasi yang melampau, termasuk getaran, variasi suhu, penghantaran isyarat frekuensi tinggi dan kitaran perkhidmatan yang panjang.Shenzhen Aisen Electronics Co., Ltd.menyediakan penyelesaian pembuatan PCB aeroangkasa dan PCBA untuk sistem avionik, peralatan komunikasi satelit, modul navigasi, elektronik kawalan penerbangan dan sistem udara tanpa pemandu.
Dengan lebih 20 tahun pengalaman pembuatan PCB, Aisen Electronics pakar dalam perkhidmatan pemasangan PCB berbilang lapisan kebolehpercayaan tinggi, PCB HDI, PCB fleksibel tegar dan PCBA. Keupayaan pengeluaran kami meliputi 1-40 lapisan papan tegar, PCB frekuensi tinggi, papan tegar fleksibel, dan pemasangan elektronik kompleks yang digunakan dalam sistem elektronik termaju.
Disokong oleh kemudahan pengeluaran 50,000㎡, peralatan pembuatan automatik, sistem pengurusan kualiti ISO9001, ISO14001 dan IATF16949, kami menyediakan sokongan kejuruteraan daripada semakan reka bentuk PCB, pemilihan bahan, fabrikasi PCB, pemasangan SMT, ujian dan penghantaran akhir.
Keupayaan Pengilangan PCB Aeroangkasa
Aisen Electronics memberi tumpuan kepada mengawal parameter kritikal seperti konsistensi impedans, keseragaman ketebalan tembaga, kebolehpercayaan terma dan kestabilan mekanikal semasa pengeluaran PCB.
Keupayaan pembuatan PCB aeroangkasa kami termasuk:
- 1-40 lapisan pembuatan PCB berbilang lapisan
- HDI PCB dengan teknologi mikrovia
- PCB fleksibel tegar untuk sistem elektronik terhad ruang
- PCB frekuensi tinggi untuk aplikasi komunikasi RF
- PCB tembaga berat untuk sistem kawalan kuasa
- Pemasangan PCBA kebolehpercayaan tinggi dan ujian fungsi
PCB Berbilang Lapisan Kebolehpercayaan Tinggi untuk Sistem Kawalan Aeroangkasa
Komputer kawalan penerbangan, sistem navigasi dan pengawal elektronik aeroangkasa memerlukan penghantaran isyarat yang stabil dan kebolehpercayaan operasi jangka panjang. PCB aeroangkasa berbilang lapisan yang dikeluarkan oleh Aisen Electronics direka dengan struktur impedans terkawal, susunan lapisan yang dioptimumkan dan teknologi penggerudian yang tepat.
| item | Keupayaan |
|---|---|
| Kiraan lapisan | 1-40 lapisan |
| Saiz PCB maksimum | 730mm × 630mm |
| Ketebalan PCB | 0.3mm-5.0mm |
| Lebar/jarak garisan minimum | 0.05mm/0.05mm |
| Ketebalan tembaga maksimum | 10oz |
| Penggerudian mekanikal | 0.15mm-6.5mm |
| Mikrovia laser | 75μm-150μm |
Keupayaan ini menyokong elektronik aeroangkasa yang memerlukan susun atur padat, sambungan berketumpatan tinggi dan prestasi elektrik yang stabil.
HDI Aerospace PCB untuk Advanced Avionics Electronics
Peralatan aeroangkasa moden mengintegrasikan lebih banyak fungsi pemprosesan ke dalam modul elektronik yang lebih kecil. Teknologi HDI PCB membolehkan ketumpatan pendawaian yang lebih tinggi sambil mengurangkan saiz papan dan meningkatkan prestasi isyarat.
Aisen Electronics mengeluarkan papan HDI dengan:
- Struktur HDI 1 langkah dan 2 langkah
- Teknologi penggerudian laser mikrovia
- Keupayaan penghalaan garisan halus
- Penyepaduan komponen berketumpatan tinggi
Aplikasi biasa:
PCB HDI 10 lapisan
Ciri teknikal:
- Lebar/jarak talian: 3mil/2.5mil
- Ketebalan tembaga lubang: ≥18μm
- Ketebalan kuprum permukaan: 35-39μm
- Kemasan permukaan: Emas rendaman
Kawasan permohonan:
- Modul kawalan penerbangan autonomi
- Unit pengkomputeran aeroangkasa
- Sistem pemprosesan navigasi
PCB Tegar-Flex untuk Elektronik Aeroangkasa
Peralatan aeroangkasa selalunya memerlukan pemasangan elektronik yang sesuai dengan ruang pemasangan terhad sambil mengekalkan kebolehpercayaan mekanikal. PCB fleksibel-tegar menggabungkan kekuatan papan tegar dengan kebolehsuaian litar fleksibel, mengurangkan penyambung dan meningkatkan kebolehpercayaan sistem.
Aisen Electronics mengeluarkan papan fleksibel tegar untuk:
- Penderia aeroangkasa
- Modul avionik padat
- Unit elektronik satelit
- Sistem kawalan UAV
| Parameter | Spesifikasi |
|---|---|
| Struktur lapisan | 4-10 lapisan |
| Lebar garisan/jarak | 3 juta/3 juta |
| Tembaga permukaan | 35±5μm |
| Tembaga lubang | ≥15μm |
| Rawatan permukaan | Emas rendaman |
Berbanding dengan sambungan kabel PCB tradisional, teknologi fleksibel-tegar mengurangkan kerumitan pemasangan dan meningkatkan rintangan terhadap getaran dan tekanan mekanikal.
PCB Aeroangkasa Frekuensi Tinggi untuk Sistem Komunikasi
Komunikasi satelit, peralatan radar dan modul RF memerlukan PCB dengan sifat dielektrik terkawal dan integriti isyarat yang sangat baik. Aisen Electronics menyediakan penyelesaian pembuatan PCB frekuensi tinggi menggunakan bahan khusus dan proses pembuatan terkawal.
Pertimbangan utama termasuk:
- Pemalar dielektrik yang stabil
- Kehilangan isyarat rendah
- Impedans terkawal
- Pendaftaran lapisan yang tepat
PCB ini sesuai untuk:
- Terminal komunikasi satelit
- Modul penghantaran RF
- Sistem wayarles aeroangkasa
- Unit elektronik radar
Perkhidmatan Pemasangan PCBA Aeroangkasa
Di luar fabrikasi PCB, Aisen Electronics menyediakan perkhidmatan pembuatan PCBA yang lengkap, termasuk pemasangan SMT, pemasangan DIP, pemeriksaan dan ujian kefungsian.
| item | Keupayaan |
|---|---|
| saiz PCB | 50×50mm - 810×490mm |
| Saiz komponen minimum | 0201 / 01005 |
| Diameter BGA minimum | 0.22mm |
| Ketinggian komponen SMT | Sehingga 13mm |
| Kawalan ketebalan tampal pateri | ±0.03mm |
| Ketepatan penempatan komponen | ≤0.10mm |
Proses pembuatan lengkap termasuk:
- Pemeriksaan masuk PCB
- Percetakan tampal pateri
- penempatan SMT
- Aliran semula pematerian
- pemeriksaan AOI
- Pemeriksaan sinar-X
- Ujian fungsional
Kawalan Kualiti Pembuatan untuk PCB Aeroangkasa
Elektronik aeroangkasa memerlukan proses pembuatan yang boleh dikesan. Aisen Electronics menggunakan pengurusan kualiti yang ketat sepanjang pengeluaran PCB.
Pengesahan Bahan
Bahan yang masuk diperiksa untuk:
- Spesifikasi lamina
- Ketebalan tembaga
- Konsistensi bahan
- Prestasi terma
Pemeriksaan Pembuatan
Peralatan pemeriksaan utama termasuk:
- Sistem pemeriksaan optik AOI
- Mesin pemeriksaan visual AVI
- Peralatan pemeriksaan sinar-X
- Penguji impedans
- Mikroskop metalurgi
- Penguji arus tinggi
≥99.8%
Hasil produk
Hasil produk
≥99%
Penghantaran tepat pada masanya
Penghantaran tepat pada masanya
≤0.5%
Kadar aduan
Kadar aduan
≥99%
Kepuasan pelanggan
Kepuasan pelanggan
Aplikasi PCB Aeroangkasa
Penyelesaian PCB aeroangkasa Aisen Electronics dan PCBA digunakan dalam:
Sistem Avionik
- Elektronik kawalan penerbangan
- Sistem navigasi
- Modul komunikasi
- Peralatan pemantauan pesawat
Komunikasi Satelit & Angkasa
- Papan komunikasi satelit
- Modul pemprosesan isyarat
- Unit pengurusan kuasa
Elektronik UAV
- Pengawal penerbangan drone
- Sistem navigasi autonomi
- Modul pemprosesan sensor
Peralatan Ujian Aeroangkasa
- Alat ukuran
- Sistem kawalan
- Platform ujian elektronik
Mengapa Syarikat Aeroangkasa Memilih Aisen Electronics
Keupayaan Pengilangan PCB dan PCBA yang lengkap
Tidak seperti pembekal PCB sahaja, Aisen Electronics menyediakan pembuatan bersepadu daripada fabrikasi PCB kepada pemasangan elektronik, mengurangkan risiko penyelarasan pembekal.
Peralatan Pembuatan Termaju
Kilang kami mengendalikan peralatan pengeluaran termaju termasuk mesin penggerudian laser Han, garisan etsa Kosmik, talian penyaduran tembaga PTH automatik, sistem pendedahan LDI dan peralatan pemeriksaan automatik.
Sokongan Kejuruteraan
Pasukan teknikal kami menyediakan sokongan dalam pengoptimuman tindanan PCB, pemilihan bahan, analisis integriti isyarat, semakan kemungkinan pembuatan dan pengesahan prototaip.
Pengalaman Pengilangan Jangka Panjang
Menubuhkan operasi pembuatan PCB sejak 2004, Aisen Electronics telah mengumpulkan pengalaman dalam PCB berbilang lapisan, HDI, PCB fleksibel tegar dan pembuatan elektronik berprestasi tinggi.
Soalan Lazim Pembuatan PCB Aeroangkasa
Apakah jenis PCB yang biasa digunakan dalam elektronik aeroangkasa?
Sistem aeroangkasa biasanya menggunakan PCB berbilang lapisan, PCB HDI, PCB fleksibel tegar dan PCB frekuensi tinggi bergantung pada keperluan isyarat, saiz dan kebolehpercayaan.
Bolehkah Aisen Electronics mengeluarkan PCB aeroangkasa lapisan tinggi?
ya. Aisen Electronics menyokong pembuatan PCB 1-40 lapisan dengan teknologi intersambung berketumpatan tinggi.
Adakah Aisen menyediakan pemasangan PCBA aeroangkasa?
ya. Kami menyediakan perkhidmatan pemasangan SMT, DIP, pemeriksaan dan pemasangan PCBA yang lengkap.
Apakah kaedah ujian yang tersedia untuk PCB aeroangkasa?
Ujian termasuk AOI, pemeriksaan sinar-X, ujian impedans, ujian elektrik dan analisis bahan.
Bolehkah anda menyokong prototaip PCB aeroangkasa?
ya. Aisen Electronics menyediakan perkhidmatan pengeluaran prototaip dan pengeluaran besar-besaran mengikut keperluan pelanggan.
- View as
Sistem Kawalan Kapal Angkasa PCB
Aisen Electronics Co., Ltd. mengeluarkan sistem kawalan kapal angkasa PCB yang direka untuk elektronik aeroangkasa kebolehpercayaan tinggi. Penyelesaian multilayer dan HDI PCB kami menyokong penghantaran isyarat yang tepat, kestabilan terma, kawalan impedans dan kebolehpercayaan operasi jangka panjang untuk aplikasi komunikasi, navigasi dan kawalan kapal angkasa.
Sistem Kawalan Satelit PCB
Apabila misi satelit anda memerlukan kebolehpercayaan mutlak, susunan PCB Sistem Kawalan Satelit kami memberikan ketepatan dan keliatan yang diperlukan untuk aplikasi gred angkasa. Di Shenzhen Aisen Electronics Co., Ltd., kami dapati bahawa setiap komponen dalam rangka kerja kawalan partisan mesti berfungsi dengan sempurna dalam persekitaran ruang yang tidak memaafkan. Pembuatan item khusus kami menggabungkan inovasi yang maju dengan kawalan kualiti yang menyeluruh untuk menjamin kemenangan misi anda dari penghantaran ke orbit.
Sistem Kawalan Pesawat PCB
Aisen Electronics Co., Ltd. mengeluarkan sistem kawalan pesawat PCB yang direka untuk aplikasi avionik yang memerlukan penghantaran isyarat yang stabil, rintangan getaran dan kebolehpercayaan jangka panjang. Penyelesaian PCB berbilang lapisan, HDI dan kawalan impedans kami menyokong modul kawalan penerbangan, sistem navigasi dan unit kawalan elektronik dengan proses pembuatan dan ujian yang ketat.

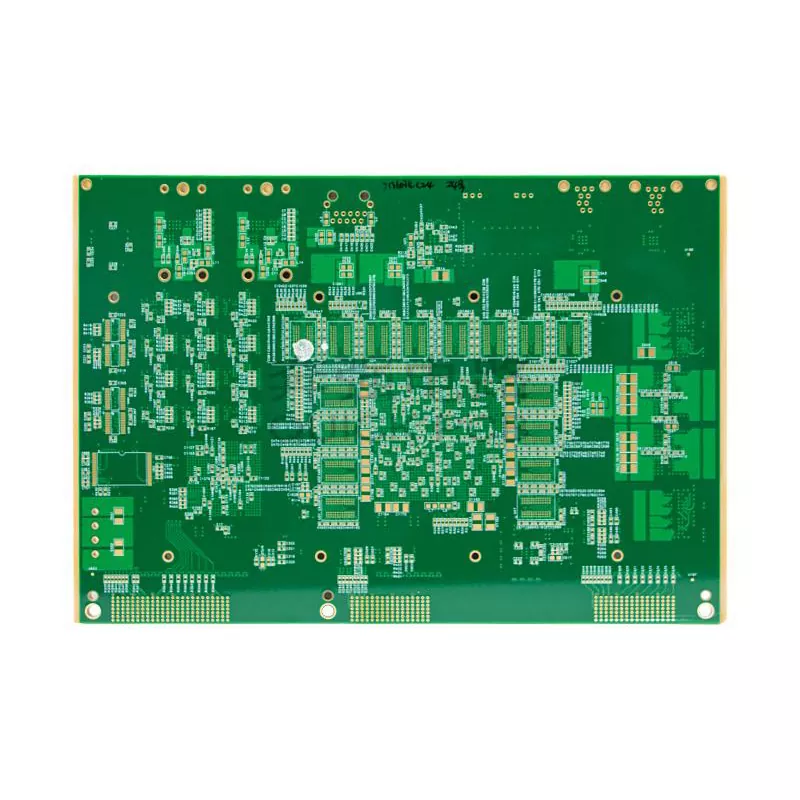

PCB Komunikasi Kapal Angkasa
Apabila anda mereka bentuk misi angkasa lepas generasi akan datang, anda memerlukan susunan pcb komunikasi Kapal Angkasa yang menyampaikan kualiti yang tidak berbelah bagi dalam situasi yang paling teruk. Di Shenzhen Aisen Electronics Co., Ltd., kami dapati bahawa rangka kerja komunikasi adalah bantuan mana-mana pengangkutan ulang-alik. Keupayaan fabrikasi kami yang maju menjamin item anda memenuhi permintaan penyiasatan ruang angkasa yang menyeluruh, daripada penghantaran bendera pengenalan kepada komunikasi angkasa lepas.

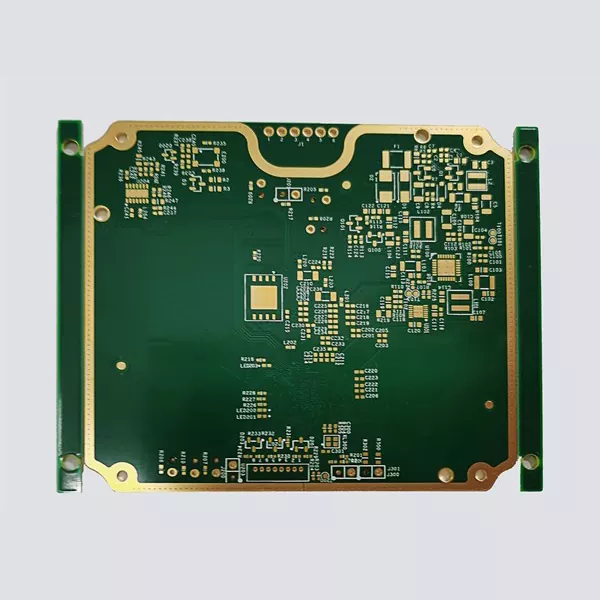

PCB Komunikasi Satelit
Aisen Electronics Co., Ltd. menyediakan penyelesaian pembuatan PCB komunikasi satelit untuk elektronik aeroangkasa, menyokong papan berbilang lapisan, struktur HDI, reka bentuk impedans terkawal dan aplikasi isyarat frekuensi tinggi. PCB Komunikasi Satelit kami direka bentuk untuk penghantaran RF yang stabil, rintangan haba dan operasi yang boleh dipercayai dalam sistem komunikasi satelit.

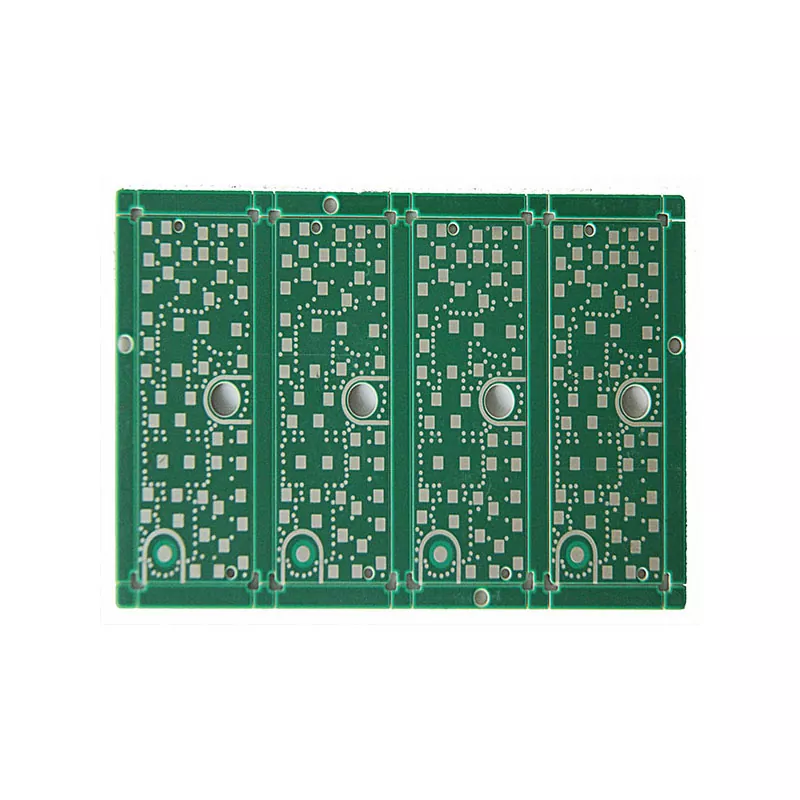

PCB Komunikasi Pesawat
Aisen Electronics Co., Ltd. mengeluarkan PCB Komunikasi Pesawat untuk sistem avionik, modul komunikasi bawaan udara, peralatan RF dan elektronik navigasi. Papan kami direka untuk penghantaran isyarat yang stabil, kawalan EMI, kebolehpercayaan terma dan operasi jangka panjang dalam persekitaran aeroangkasa yang menuntut.
Sebagai pengeluar dan pembekal Aeroangkasa PCB dan PCBA yang boleh dipercayai di China, kami mempunyai kilang kami sendiri. Kami menyediakan perkhidmatan pembuatan PCB berkualiti tinggi dengan penyelesaian tersuai untuk industri elektronik global.
