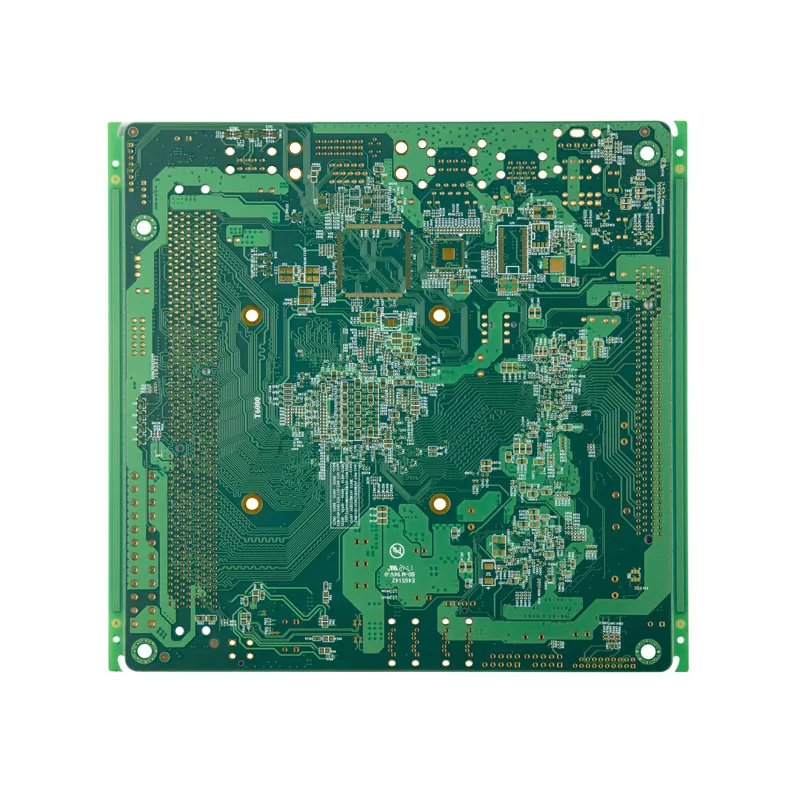

Sistem Kawalan Pesawat PCB

Sistem kawalan pesawat bergantung pada papan elektronik untuk memproses isyarat daripada penderia, berkomunikasi dengan unit kawalan dan mengurus fungsi pesawat dengan ketepatan yang tinggi. Tidak seperti PCB industri standard, papan kawalan penerbangan mesti mengekalkan prestasi elektrik yang stabil di bawah getaran berterusan, variasi suhu, gangguan elektromagnet dan kitaran operasi yang dilanjutkan.

Aisen Electronics Co., Ltd. membangunkan sistem kawalan pesawat PCB dengan proses pembuatan terkawal yang memfokuskan pada integriti isyarat, kestabilan mekanikal dan kebolehpercayaan jangka panjang untuk aplikasi elektronik penerbangan.

Bagaimana PCB Sistem Kawalan Pesawat Menyokong Operasi Penerbangan

PCB di dalam sistem kawalan pesawat berfungsi sebagai platform sambungan elektrik antara pemproses, penderia, modul komunikasi dan penggerak.

Semasa operasi:

Modul sensor mengumpul data penerbangan seperti kedudukan, kelajuan dan keadaan persekitaran.

Unit kawalan memproses isyarat ini melalui litar berkelajuan tinggi dan pemproses terbenam.

PCB menyediakan pengagihan kuasa yang boleh dipercayai dan penghalaan isyarat antara komponen elektronik yang berbeza.

Isyarat kawalan akhir dihantar ke sistem pesawat yang bertanggungjawab untuk pelarasan pergerakan, pemantauan dan fungsi keselamatan.

Oleh kerana sistem ini secara langsung mempengaruhi prestasi pesawat, ketepatan pembuatan PCB menjadi kritikal. Kecacatan kecil pada ikatan lapisan, variasi impedans atau kebolehpercayaan pateri boleh menjejaskan kestabilan sistem.

Keupayaan Pengilangan PCB untuk Aplikasi Kawalan Penerbangan

Aisen Electronics Co., Ltd. menyokong reka bentuk PCB kawalan pesawat yang kompleks daripada pembangunan prototaip kepada pembuatan volum.

Keupayaan pembuatan kami termasuk struktur PCB berbilang lapisan sehingga 32 lapisan, teknologi HDI, sokongan komponen nada halus dan penghalaan impedans terkawal untuk litar avionik berkelajuan tinggi.

Keupayaan teknikal biasa termasuk:

• Lebar dan jarak garisan minimum: 0.076mm / 3mil
• Ketebalan tembaga: sehingga 6 OZ untuk keperluan arus tinggi
• Julat ketebalan papan: 0.3mm–5.0mm
• Toleransi kawalan impedans: ±10%
• Nisbah bidang maksimum: 12:1
• Struktur HDI: 1+N+1 dan 2+N+2

Keupayaan ini membolehkan pereka bentuk membangunkan modul elektronik pesawat padat sambil mengekalkan prestasi elektrik.

Teknologi PCB Berbilang Lapisan untuk Kestabilan Isyarat Avionik

Sistem elektronik pesawat sering memerlukan pelbagai litar berfungsi dalam ruang pemasangan yang terhad.

Pembinaan PCB berbilang lapisan membantu memisahkan kuasa, isyarat dan lapisan pembumian untuk mengurangkan gangguan dan meningkatkan penghantaran isyarat.

Semasa pengeluaran, Aisen Electronics Co., Ltd. mengawal:

• Ketepatan penjajaran lapisan dalam
• Kualiti ikatan laminasi
• Melalui kebolehpercayaan
• Konsistensi ketebalan tembaga

Proses penggerudian mengekalkan ketepatan melalui pembentukan, mengurangkan risiko seperti litar terbuka dan kegagalan sambungan semasa operasi jangka panjang.

Penyelesaian HDI PCB untuk Elektronik Pesawat Kompak

Sistem pesawat moden terus mengurangkan saiz modul elektronik sambil meningkatkan keupayaan pemprosesan.

Teknologi HDI PCB membolehkan ketumpatan pendawaian yang lebih tinggi melalui mikrovia dan sambungan lapisan yang dioptimumkan.

Untuk aplikasi kawalan pesawat, HDI membantu jurutera mencapai:

• Jejak PCB yang lebih kecil
• Laluan isyarat yang lebih pendek
• Fleksibiliti laluan yang dipertingkatkan
• Sokongan untuk pemproses lanjutan dan komponen BGA

Aisen Electronics Co., Ltd. menyokong struktur HDI yang sesuai untuk modul kawalan avionik padat di mana ruang dan prestasi elektrik adalah sama penting.

Kemasan Permukaan Dipilih untuk Kebolehpercayaan PCB Penerbangan

Aplikasi elektronik pesawat yang berbeza memerlukan kaedah perlindungan permukaan yang berbeza.

Aisen Electronics Co., Ltd. menyediakan pilihan kemasan permukaan termasuk:

ENIG:
Menyediakan rintangan kakisan dan kebolehpaterian yang boleh dipercayai untuk komponen ketepatan.

OSP:
Sesuai untuk aplikasi sensitif kos yang memerlukan perlindungan pateri yang baik.

Perak/Timah Rendaman:
Digunakan untuk keperluan pemasangan tertentu.

Emas Keras:
Digunakan pada kawasan penyambung yang memerlukan ketahanan sentuhan berulang.

Pemilihan rawatan permukaan dinilai mengikut kaedah pemasangan, keadaan persekitaran dan keperluan kitaran hayat produk.

Proses Pembuatan PCB Pesawat dan Kawalan Kualiti

Elektronik penerbangan memerlukan kebolehkesanan pembuatan yang lengkap.

Aisen Electronics Co., Ltd. mengikut prosedur pengeluaran terkawal meliputi pemeriksaan bahan, fabrikasi PCB, ujian elektrik dan pemeriksaan akhir.

Proses pembuatan termasuk:

Pengesahan bahan

Pengimejan dan pemeriksaan lapisan dalam

Laminasi

Penggerudian ketepatan

Penyaduran tembaga

Pengimejan lapisan luar

pemeriksaan AOI

Kemasan permukaan

Ujian elektrik

Pemeriksaan kualiti akhir

Setiap peringkat pengeluaran dipantau untuk mengurangkan variasi pembuatan dan memastikan prestasi PCB yang konsisten.

Sokongan Pemasangan PCBA untuk Modul Elektronik Pesawat

Di luar fabrikasi PCB, Aisen Electronics Co., Ltd. menyediakan perkhidmatan pemasangan PCB untuk aplikasi elektronik berkaitan penerbangan.

Keupayaan pemasangan kami menyokong:

Peletakan komponen nada halus

01005 komponen

Perhimpunan BGA

Kawalan tampal pateri ketepatan

Sokongan ujian fungsional

Pengilangan PCB dan PCBA bersepadu membantu pelanggan memudahkan pengurusan pembekal dan meningkatkan kecekapan projek.

Ujian Kebolehpercayaan untuk Aplikasi PCB Kawalan Pesawat

Elektronik kawalan pesawat memerlukan lebih daripada pemeriksaan visual.

Penilaian kebolehpercayaan memberi tumpuan kepada prestasi elektrik dan ketekalan pembuatan.

Keupayaan ujian termasuk:

Ujian kesinambungan elektrik

Ujian kuar terbang

pemeriksaan AOI

Pengesahan impedans

Pemeriksaan kualiti pateri

Pengurusan kebolehkesanan pengeluaran

Prosedur ini membantu mengenal pasti isu yang berpotensi sebelum penghantaran PCB dan menyokong integrasi yang stabil ke dalam sistem pelanggan.

Mengapa Memilih Aisen Electronics Co., Ltd. untuk PCB Kawalan Pesawat

Projek PCB pesawat memerlukan pembekal yang memahami kedua-dua butiran pembuatan dan keperluan aplikasi.

Aisen Electronics Co., Ltd. menggabungkan pengalaman pengeluaran PCB berbilang lapisan, keupayaan pembuatan HDI, dan kawalan proses yang ketat untuk menyokong pelanggan membangunkan sistem elektronik penerbangan yang boleh dipercayai.

Daripada pengesahan prototaip kepada bekalan pengeluaran, pasukan kejuruteraan kami bekerjasama dengan pelanggan mengenai pengoptimuman struktur PCB, pemilihan bahan dan kebolehlaksanaan pembuatan.

FAQ Mengenai Sistem Kawalan Pesawat PCB

Apakah perbezaan antara PCB kawalan pesawat dan PCB industri standard?

PCB kawalan pesawat memerlukan kebolehpercayaan yang lebih tinggi kerana ia beroperasi di bawah getaran, perubahan suhu dan keperluan keselamatan yang ketat. Mereka biasanya melibatkan bahan termaju, struktur berbilang lapisan, dan kawalan proses yang lebih kuat.

Mengapakah PCB berbilang lapisan digunakan dalam sistem kawalan pesawat?

Struktur berbilang lapisan membolehkan jurutera memisahkan kuasa, isyarat dan lapisan pembumian, meningkatkan keserasian elektromagnet dan mengurangkan gangguan.

Bolehkah Aisen Electronics mengeluarkan PCB penerbangan HDI?

ya. Kami menyokong struktur HDI PCB termasuk konfigurasi 1+N+1 dan 2+N+2 untuk modul elektronik padat.

Apakah ujian yang dilakukan sebelum penghantaran?

Setiap PCB boleh menjalani ujian elektrik, pemeriksaan AOI, pengesahan impedans, dan semakan kebolehkesanan pembuatan mengikut keperluan projek.

Bolehkah anda menyokong prototaip dan pengeluaran PCB pesawat volum rendah?

ya. Kami menyediakan prototaip, kumpulan kecil, dan sokongan pengeluaran volum untuk peringkat pembangunan yang berbeza.

Hubungi Aisen Electronics Co., Ltd.

Untuk projek PCB sistem kawalan pesawat yang memerlukan pembuatan ketepatan, reka bentuk impedans terkawal dan sokongan pengeluaran yang boleh dipercayai, hubungi Aisen Electronics Co., Ltd. untuk membincangkan keperluan PCB anda.
