Penyelesaian pembuatan PCB Komunikasi Tersuai dan PCBA
Sistem komunikasi moden bergantung pada papan litar bercetak untuk mengekalkan penghantaran isyarat yang stabil antara antena, modul RF, pemproses, unit pengurusan kuasa dan antara muka berkelajuan tinggi. Memandangkan peralatan komunikasi terus bergerak ke arah jalur frekuensi yang lebih tinggi, kadar data yang lebih pantas dan reka bentuk yang lebih padat, ketepatan pembuatan PCB menjadi faktor kritikal yang mempengaruhi prestasi sistem.
Shenzhen Aisen Electronics Co., Ltd.menyediakan PCB Komunikasi dan PCBApenyelesaian untuk infrastruktur 5G, peralatan komunikasi tanpa wayar, modul komunikasi optik, peranti rangkaian dan terminal IoT. Dengan keupayaan pembuatan meliputi 1-40 lapisan PCB tegar, HDI PCB, PCB fleksibel tegar dan pemasangan PCBA, Aisen Electronics menumpukan pada mengawal parameter utama seperti ketekalan impedans, prestasi dielektrik, keseragaman ketebalan tembaga dan kebolehpercayaan mikrovia.
Papan litar komunikasi kami dihasilkan di kemudahan pengeluaran 50,000 meter persegi yang dilengkapi dengan penggerudian termaju, melalui laser, penyaduran elektrik, pendedahan LDI, pemeriksaan AOI dan peralatan ujian automatik. Sistem pengeluaran menyokong reka bentuk interkoneksi berketumpatan tinggi dan struktur berbilang lapisan kompleks yang diperlukan oleh produk komunikasi generasi akan datang.
Teknologi PCB Di Sebalik Peralatan Komunikasi Boleh Dipercayai
Pembuatan PCB komunikasi adalah berbeza daripada papan elektronik konvensional kerana integriti isyarat secara langsung mempengaruhi kualiti penghantaran. Perubahan kecil dalam lebar talian, ketebalan dielektrik atau kekasaran permukaan tembaga boleh menyebabkan kehilangan isyarat, sisihan impedans atau masalah gangguan elektromagnet.
Untuk aplikasi komunikasi berkelajuan tinggi, Aisen Electronics mengawal fabrikasi PCB daripada pemilihan bahan hingga pemeriksaan akhir. Laminat frekuensi tinggi, bahan kehilangan rendah, penghalaan impedans terkawal, dan penjajaran lapisan yang tepat digunakan mengikut keperluan produk.
Sebagai contoh, papan komunikasi yang digunakan dalam stesen pangkalan 5G selalunya memerlukan struktur berbilang lapisan dengan kawalan impedans yang ketat, manakala peralatan komunikasi optik memerlukan prestasi elektrik yang sangat stabil untuk penukaran isyarat berkelajuan tinggi. Teknologi HDI digunakan apabila pereka bentuk memerlukan faktor bentuk yang lebih kecil dengan ketumpatan pendawaian yang lebih tinggi.
Jenis PCB Komunikasi Kami Keluarkan
PCB Stesen Pangkalan 5G
Infrastruktur 5G meletakkan keperluan yang lebih tinggi pada prestasi PCB kerana stesen pangkalan beroperasi dengan isyarat frekuensi tinggi dan beban penghantaran data yang besar.
Aisen Electronics mengeluarkan papan komunikasi berbilang lapisan untuk unit stesen pangkalan 5G, termasuk papan RF, papan pengagihan kuasa, modul kawalan antena dan papan pemprosesan isyarat.
PCB ini biasanya menggunakan bahan frekuensi tinggi dan berkelajuan tinggi dengan ciri dielektrik terkawal. Semasa pembuatan, proses utama seperti kawalan laminasi, penggerudian laser, penyaduran kuprum dan ujian impedans dioptimumkan untuk mengekalkan konsistensi isyarat merentas struktur berbilang lapisan yang kompleks.
Keupayaan biasa:
- • Kiraan lapisan: sehingga 40 lapisan
- • Lebar/jarak garis min: 2/2mil
- • Keserasian bahan frekuensi tinggi
- • Pengilangan impedans terkawal
- • Penghantaran isyarat kehilangan rendah
PCB Komunikasi Optik
Peralatan komunikasi optik memerlukan penyelesaian PCB yang menyokong penukaran isyarat elektrik berkelajuan tinggi antara modul optik, pemproses dan sistem rangkaian.
Tidak seperti papan komunikasi biasa, PCB komunikasi optik memerlukan corak litar yang sangat tepat kerana isyarat berkelajuan tinggi sensitif kepada kehilangan penghantaran dan gangguan elektromagnet.
Aisen Electronics menghasilkan PCB komunikasi optik untuk aplikasi seperti transceiver optik, modul penghantaran data dan peralatan rangkaian.
Fokus pembuatan:
- • Ketebalan dielektrik yang stabil
- • Pembuatan litar halus
- • Sambungan berketumpatan tinggi
- • Struktur mikrovia yang boleh dipercayai
- • Rawatan permukaan untuk HF
Peralatan Rangkaian PCB
Penghala, suis, pelayan dan peralatan komunikasi data memerlukan PCB yang mampu mengendalikan pemprosesan data berkelajuan tinggi yang berterusan.
Aisen Electronics mengeluarkan peralatan rangkaian PCB menggunakan struktur berbilang lapisan yang direka untuk isyarat digital berkelajuan tinggi. Papan ini selalunya menyepadukan komponen berketumpatan tinggi, pakej BGA dan rangkaian pengagihan kuasa yang kompleks.
Gabungan fabrikasi PCB dan pemasangan PCBA membolehkan pelanggan mengurangkan koordinasi pembekal dan meningkatkan konsistensi produk.
Sokongan proses:
- • Pengeluaran berbilang lapisan 8-20 lapisan
- • BGA dan pemasangan nada halus
- • Penghalaan berketumpatan tinggi
- • Pemeriksaan optik automatik
- • Ujian prestasi elektrik
PCB Komunikasi IoT
Peranti IoT memerlukan saiz PCB yang lebih kecil sambil menyepadukan modul komunikasi wayarles, penderia, pemproses dan litar pengurusan kuasa.
Aisen Electronics menyediakan penyelesaian PCB padat untuk terminal pintar, penderia wayarles, peranti get laluan dan sistem kawalan pintar.
Teknologi rigid-flex amat sesuai untuk peranti komunikasi boleh pakai dan produk elektronik padat di mana ruang pemasangan adalah terhad.
Penyelesaian yang disediakan:
- • Reka bentuk berbilang lapisan kecil
- • Struktur mikrovia HDI
- • Pilihan fleksibel dan fleksibel tegar
- • Perkhidmatan pemasangan SMT
- • Pengoptimuman litar kuasa rendah
Keupayaan Pengilangan untuk Komunikasi PCB dan PCBA
Aisen Electronics telah membangunkan keupayaan pengeluaran PCB dan PCBA yang lengkap meliputi pembangunan prototaip, pengesahan kejuruteraan dan pengeluaran besar-besaran.
| Item Pembuatan | Keupayaan |
|---|---|
| Kiraan Lapisan PCB | 1-40 lapisan |
| Jenis PCB | PCB tegar, PCB HDI, PCB fleksibel tegar, FPC |
| Saiz PCB Maksimum | 730mm × 630mm |
| Ketebalan Selesai | 0.3mm-5.0mm |
| Latihan Mekanikal Minimum | 0.15mm |
| Mikrovia Laser | 75μm-150μm |
| Lebar/Jarak Garisan Minimum | 0.05mm/0.05mm |
| Ketebalan Tembaga Maksimum | 10oz |
| Saiz Komponen PCBA | keupayaan cip 01005 |
| Diameter Minimum BGA | Keupayaan khas 0.22mm |
Kawalan Proses Lanjutan untuk Aplikasi Komunikasi
Kualiti PCB komunikasi sangat bergantung pada konsistensi pembuatan. Aisen Electronics menggunakan pemantauan proses sepanjang penggerudian, penyaduran, pengimejan, topeng pateri, pemasangan dan pemeriksaan.
Kawalan Impedans
Pasukan pengeluaran mengawal lebar talian, ketebalan dielektrik, ketebalan tembaga dan parameter bahan untuk mengekalkan prestasi impedans yang stabil.
Kebolehpercayaan Mikrovia
Papan komunikasi HDI bergantung pada mikrovia gerudi laser. Aisen Electronics menggunakan proses penggerudian laser dan penyaduran elektrik termaju untuk menambah baik melalui kebolehpercayaan semasa kitaran haba dan operasi jangka panjang.
Perlindungan Integriti Isyarat
Keseragaman kuprum permukaan, ketepatan etsa dan penjajaran lapisan dikawal untuk mengurangkan pengecilan isyarat dan meningkatkan prestasi penghantaran berkelajuan tinggi.
Perkhidmatan Pemasangan PCBA Komunikasi
Selain pembuatan PCB, Aisen Electronics menyediakan perkhidmatan pemasangan PCBA untuk produk komunikasi. Barisan pengeluaran menyokong SMT, DIP, pemasangan komponen, pemeriksaan tampal pateri, pemeriksaan AOI, pemeriksaan sinar-X dan ujian elektrik.
Aplikasi PCBA komunikasi:
- Modul komunikasi tanpa wayar
- Unit kawalan rangkaian
- Peralatan penghantaran data
- Gerbang IoT
- Terminal komunikasi industri
Keupayaan pemasangan:
- Sokongan komponen nada halus
- Pemasangan pakej BGA
- Pemasangan peranti padat
- Pemeriksaan automatik
- Ujian fungsional
Kawalan Kualiti untuk Pengeluaran PCB Komunikasi
Peralatan komunikasi sering beroperasi secara berterusan dalam persekitaran yang mencabar, menjadikan kebolehpercayaan PCB penting. Aisen Electronics melaksanakan sistem pengurusan kualiti ISO9001, ISO14001 dan IATF16949.
Peralatan pemeriksaan:
- Pemeriksaan optik automatik AOI
- Pemeriksaan visual AVI
- Pemeriksaan sinar-X
- Ujian impedans
- Ujian semasa tinggi
- Analisis metalografik
- Pemeriksaan lubang
- Pengukuran ketebalan tembaga
Sasaran kualiti:
- Hasil produk≥99.8%
- Kadar penghantaran tepat pada masanya≥99%
- Kadar aduan pelanggan≤0.5%
Mengapa Memilih Aisen Electronics untuk Komunikasi PCB dan PCBA
Dengan lebih daripada 20 tahun pengalaman pembuatan PCB, Shenzhen Aisen Electronics Co., Ltd. menyediakan perkhidmatan pengilangan PCB dan PCBA bersepadu untuk syarikat peralatan komunikasi global.
Keupayaan Lapisan Tinggi
Sehingga 40 lapisan untuk reka bentuk yang kompleks
HDI & Tegar-Flex
Penyelesaian berketumpatan tinggi dan fleksibel
PCBA bersepadu
Perkhidmatan ujian PCB + SMT +
Disokong oleh peralatan pengeluaran termaju, pasukan kejuruteraan berpengalaman dan pengurusan rantaian bekalan yang matang, Aisen Electronics membantu pengeluar komunikasi memendekkan kitaran pembangunan dan meningkatkan kebolehpercayaan produk daripada prototaip kepada pengeluaran besar-besaran.
Soalan Lazim
Apakah jenis PCB yang biasa digunakan dalam peralatan komunikasi?
Peralatan komunikasi biasanya menggunakan PCB berbilang lapisan, PCB HDI dan PCB frekuensi tinggi kerana struktur ini memberikan ketumpatan pendawaian yang lebih tinggi dan prestasi penghantaran isyarat yang lebih baik.
Bolehkah Aisen mengeluarkan PCB komunikasi frekuensi tinggi?
ya. Aisen Electronics menyokong pembuatan PCB frekuensi tinggi dan berkelajuan tinggi dengan proses impedans terkawal dan penyelesaian bahan yang sesuai.
Apakah kiraan lapisan yang boleh disokong oleh PCB komunikasi anda?
Aisen Electronics mengeluarkan PCB komunikasi dari 1 hingga 40 lapisan mengikut keperluan reka bentuk pelanggan.
Adakah anda menyediakan pemasangan PCBA komunikasi?
ya. Aisen Electronics menyediakan pembuatan PCB digabungkan dengan perkhidmatan pemasangan SMT dan DIP.
Apakah kaedah pemeriksaan yang digunakan untuk kawalan kualiti?
Pemeriksaan termasuk AOI, AVI, pemeriksaan sinar-X, ujian impedans, pengukuran ketebalan tembaga dan ujian elektrik.
Bolehkah anda mengeluarkan HDI PCB untuk aplikasi 5G?
ya. Pengilangan HDI PCB ialah salah satu daripada keupayaan teras Aisen Electronics dan sesuai untuk peralatan komunikasi 5G yang padat.
- View as

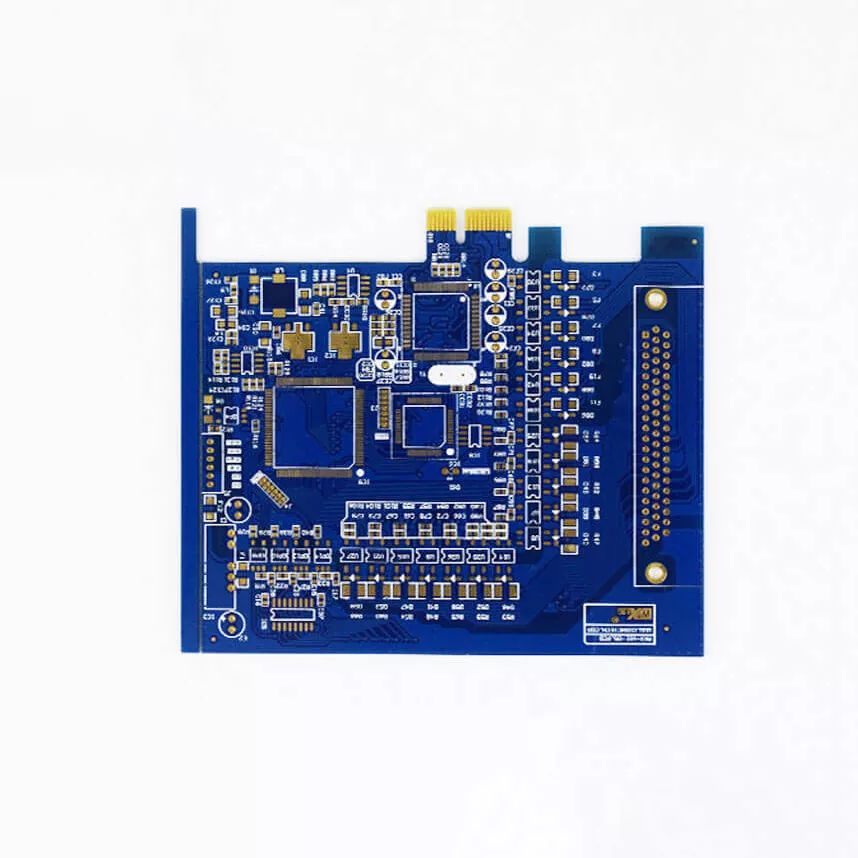

Pusat Data Komunikasi PCB
**Ringkasan PCB Pusat Data Komunikasi（约300字符）：**
Shenzhen Aisen Electronics Co., Ltd. menyediakan penyelesaian PCB Pusat Data Komunikasi untuk rangkaian berkelajuan tinggi, sistem pelayan dan peralatan pengurusan kuasa. Direka bentuk dengan struktur berbilang lapisan, teknologi HDI, impedans terkawal dan keupayaan arus tinggi, PCB ini memastikan penghantaran isyarat yang stabil, pengurusan haba yang cekap dan kebolehpercayaan jangka panjang dalam operasi pusat data 24/7. Kami menyokong prototaip kepada pengeluaran besar-besaran dengan ujian yang ketat dan kawalan proses.

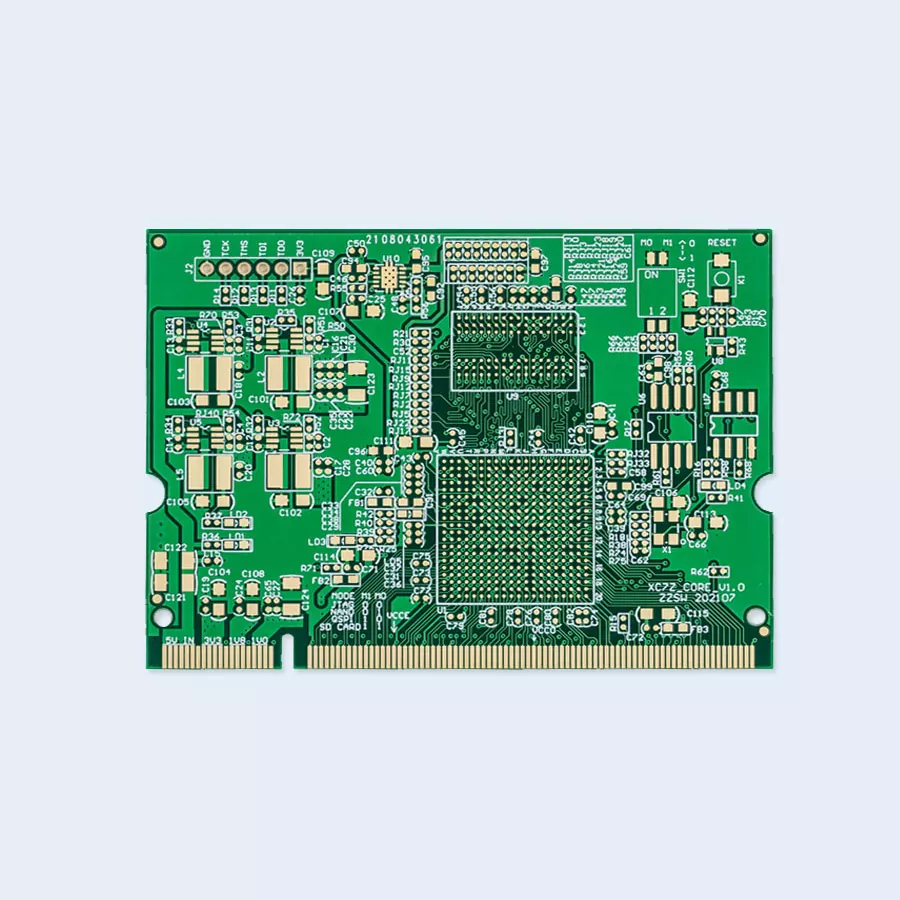

Perhimpunan PCB untuk Peranti Rangkaian Komunikasi
Aisen Electronics Co., Ltd. menyediakan pemasangan PCB untuk peranti rangkaian komunikasi. Keupayaan pembuatan kami menyokong penghantaran isyarat berkelajuan tinggi, penyepaduan komponen berketumpatan tinggi, pengurusan haba dan operasi 24/7 yang boleh dipercayai dalam sistem komunikasi moden.

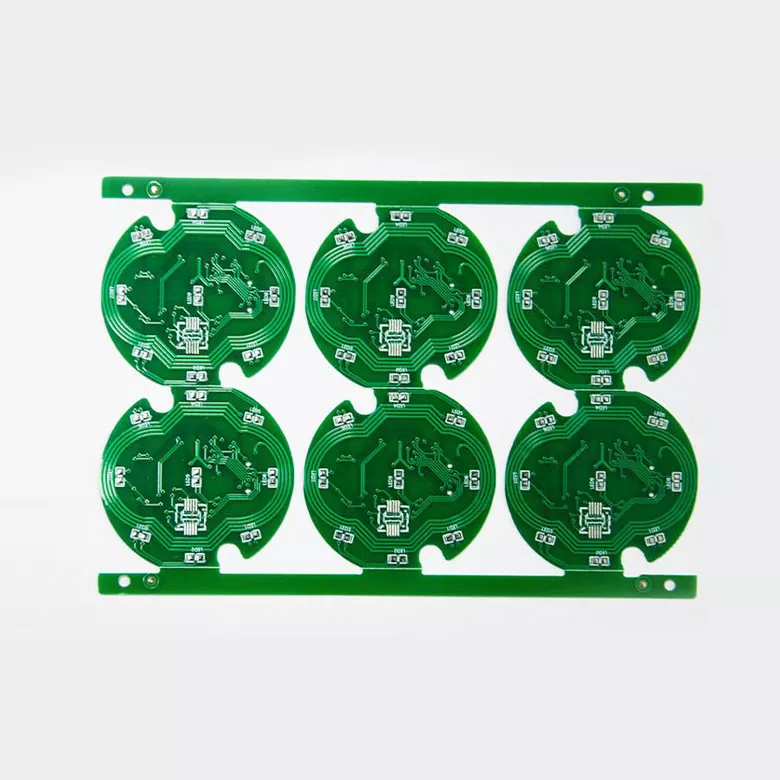

Suis Komunikasi Papan PCB
Apabila projek anda memerlukan kebolehpercayaan dan ketepatan yang luar biasa, suis komunikasi kami pentadbiran fabrikasi papan pcb menyampaikan kualiti yang anda perlukan. Kami pakar dalam membuat helaian berprestasi tinggi yang mengawal asas komunikasi maju hari ini. Sama ada anda mencipta peralatan susun atur, alat IoT atau rangka kerja komunikasi yang kompleks, keupayaan kami menjamin suis komunikasi anda memenuhi piawaian industri yang paling penting.

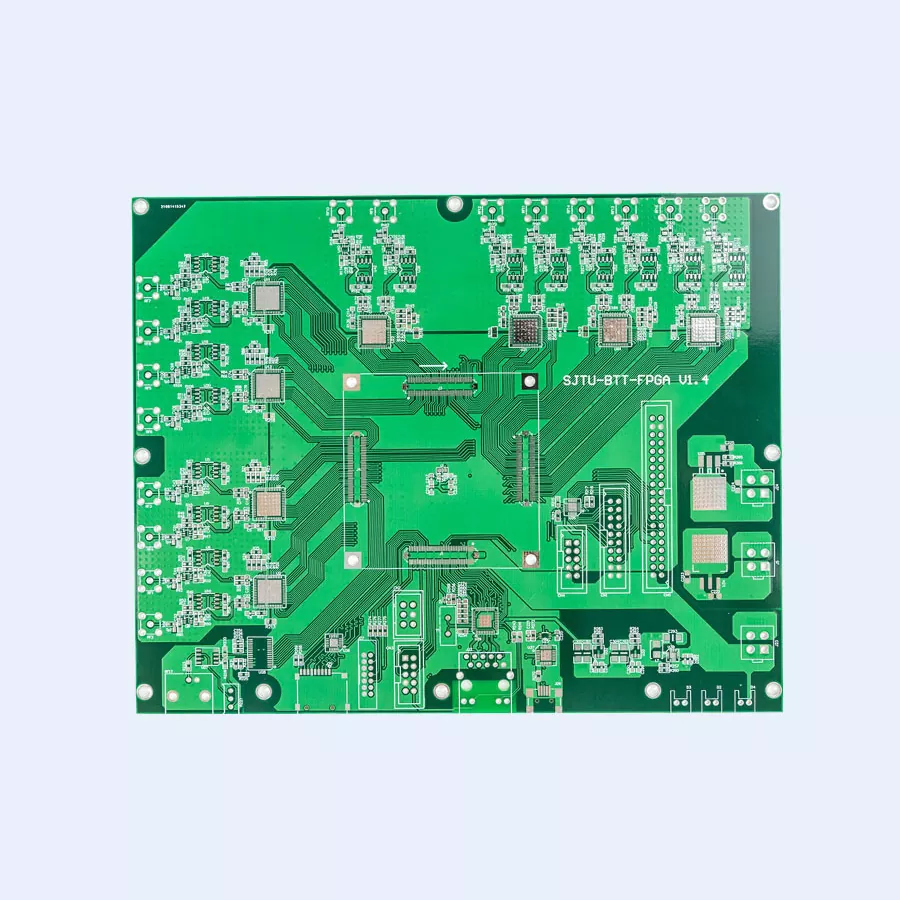

Penghala Komunikasi Papan PCB
Aisen Electronics Co., Ltd. menyediakan penyelesaian pembuatan papan PCB tersuai untuk penghala komunikasi, penghala wayarles, pintu masuk industri dan peralatan kawalan rangkaian. Papan PCB Penghala Komunikasi kami direka untuk menyokong pemprosesan data berkelajuan tinggi, penghantaran isyarat yang stabil dan operasi yang boleh dipercayai dalam persekitaran komunikasi moden.
Daripada produk rangkaian rumah yang padat kepada sistem komunikasi gred industri, kami menyediakan penyelesaian PCB yang dioptimumkan untuk penyepaduan pemproses, modul wayarles, pengurusan kuasa dan prestasi rangkaian jangka panjang.

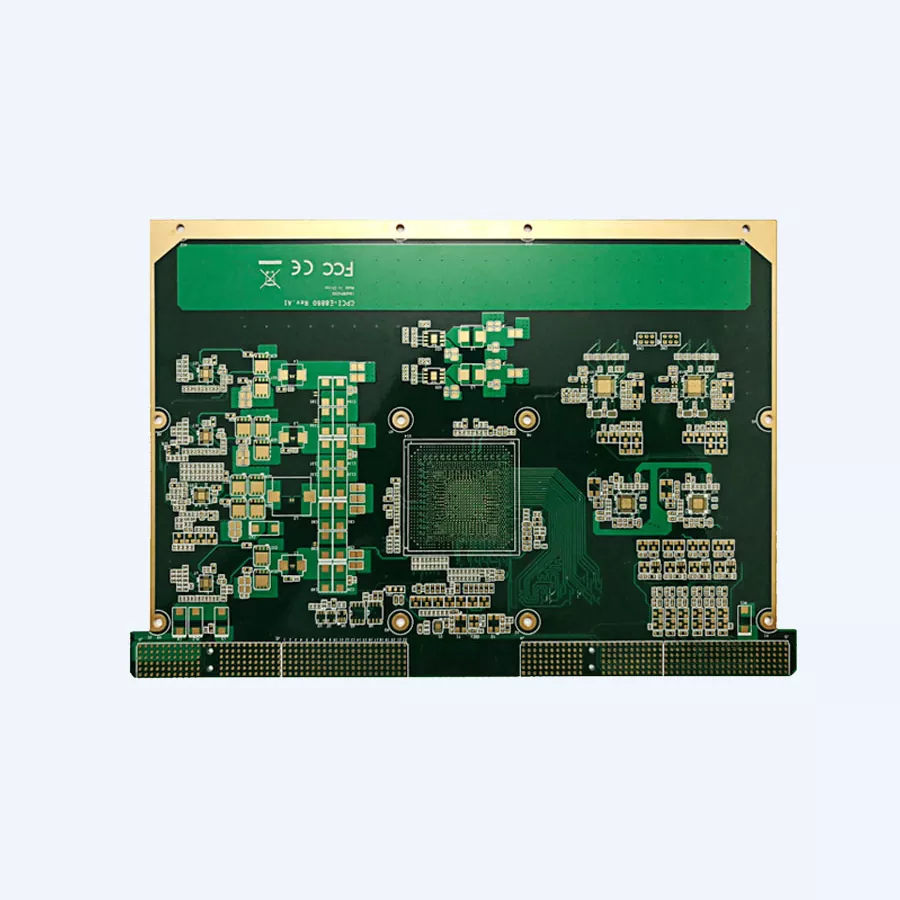

Pelayan Komunikasi PCB
