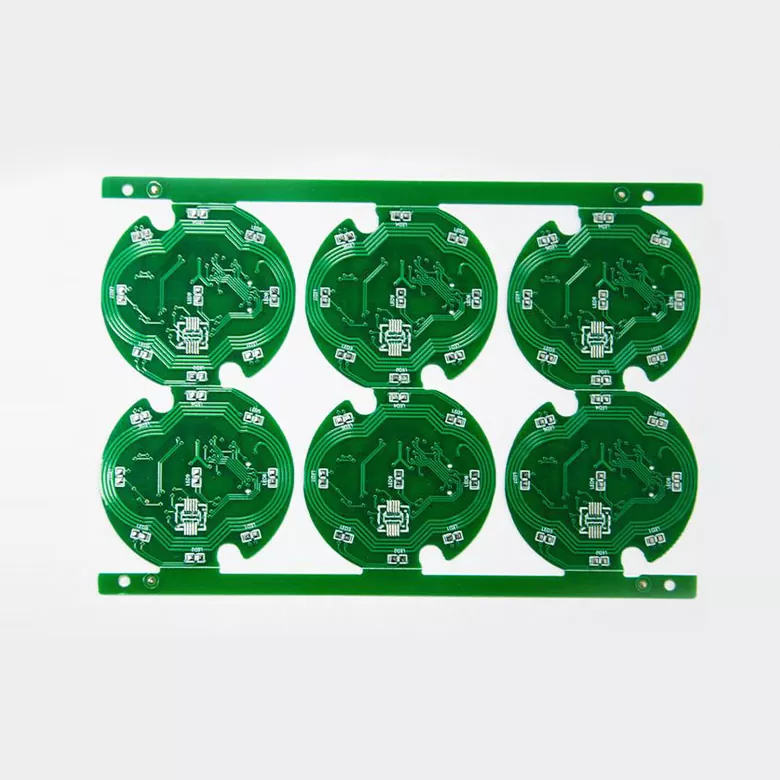

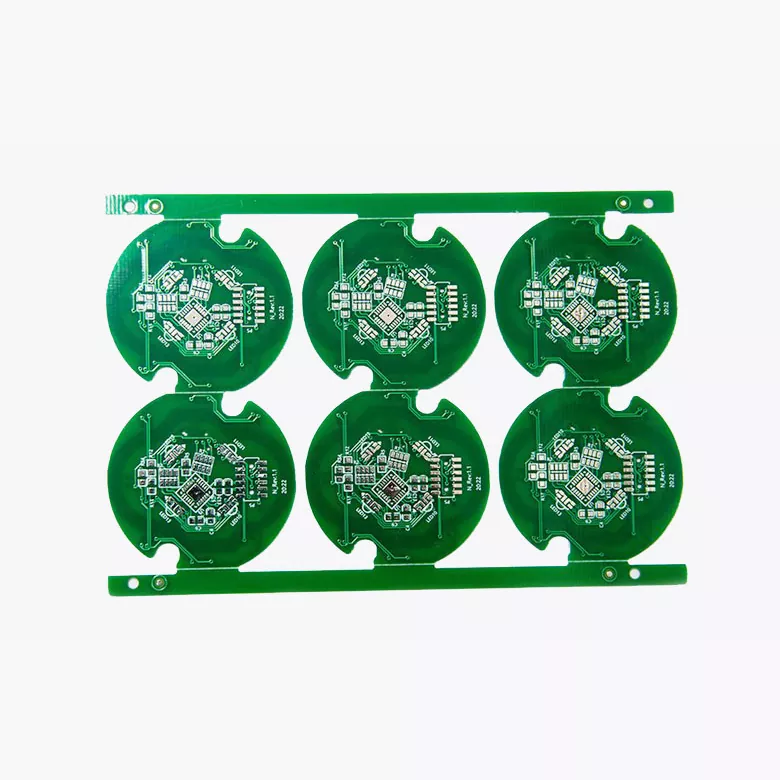

Suis Komunikasi Papan PCB

Papan PCB Suis Komunikasi bertanggungjawab untuk menyambungkan pemproses, menukar cip, modul memori dan berbilang antara muka komunikasi di dalam peralatan rangkaian.

Tidak seperti papan kawalan elektronik biasa, suis PCB perlu mengendalikan sejumlah besar penghantaran data sambil mengekalkan kualiti isyarat antara berbilang saluran. Sebarang kehilangan isyarat, gangguan atau variasi impedans boleh menjejaskan kestabilan rangkaian.

Aisen Electronics memfokuskan pada penyelesaian pembuatan PCB yang menyokong komunikasi berkelajuan tinggi, susun atur padat dan kebolehpercayaan operasi jangka panjang.

Keperluan Reka Bentuk Utama untuk Papan PCB Suis Komunikasi

Penghantaran Isyarat Kelajuan Tinggi

Suis rangkaian bergantung pada isyarat frekuensi tinggi untuk memindahkan data antara berbilang port. Struktur PCB secara langsung mempengaruhi kualiti penghantaran.

Aisen Electronics menggunakan reka bentuk impedans terkawal, susunan lapisan yang dioptimumkan, dan proses penghalaan yang tepat untuk mengurangkan pantulan isyarat dan kehilangan penghantaran.

Teknologi ini amat penting untuk suis yang menyokong kelajuan Ethernet yang lebih tinggi dan protokol komunikasi lanjutan.

Integrasi Litar Pelbagai Pelabuhan

PCB suis biasanya menyepadukan berbilang port Ethernet, pengawal pensuisan, litar kuasa dan modul pengurusan dalam ruang papan yang terhad.

Pembuatan PCB berketumpatan tinggi membolehkan pereka bentuk mengatur litar kompleks sambil mengekalkan sambungan elektrik yang boleh dipercayai.

Keupayaan kami menyokong:

Keupayaan ini menyokong kedua-dua suis industri padat dan peralatan rangkaian berprestasi tinggi.

PCB Suis Komunikasi Berbanding PCB Rangkaian Lain

Produk rangkaian yang berbeza mempunyai keutamaan PCB yang berbeza.

Berbanding dengan papan komunikasi umum, suis PCB memberi penekanan yang lebih besar pada penghalaan isyarat berkelajuan tinggi dan kestabilan komunikasi berbilang saluran.

Proses Pengilangan PCB untuk Aplikasi Suis Komunikasi

Aisen Electronics mengawal proses pembuatan lengkap untuk mengekalkan konsistensi dalam pengeluaran PCB suis kompleks.

Untuk papan suis berbilang lapisan, pengeluaran termasuk pembentukan lapisan dalam, penggerudian ketepatan, penyaduran kuprum, pemprosesan corak litar, rawatan permukaan, pemeriksaan AOI dan ujian elektrik.

Semasa pemasangan, ketepatan peletakan komponen dikawal dengan teliti kerana papan suis selalunya mengandungi pemproses berprestasi tinggi, peranti memori dan cip komunikasi.

Proses lengkap membantu memastikan sambungan yang boleh dipercayai dan operasi yang stabil dalam persekitaran rangkaian.

Pertimbangan Terma dan Kebolehpercayaan untuk Papan PCB Suis Rangkaian

Suis komunikasi selalunya beroperasi secara berterusan di pusat data, persekitaran industri dan rangkaian perusahaan.

Waktu operasi yang panjang mewujudkan cabaran terma, terutamanya di sekitar menukar cip dan komponen pengurusan kuasa.

Reka bentuk PCB mesti mempertimbangkan:

• Pengagihan tembaga
• Laluan pelesapan haba
• Penempatan komponen
• Kestabilan litar kuasa

Aisen Electronics bekerjasama dengan pelanggan untuk mengoptimumkan struktur PCB mengikut keadaan operasi dan keperluan produk.

Pilihan Rawatan Permukaan untuk PCB Suis Komunikasi

Reka bentuk suis yang berbeza memerlukan kemasan permukaan yang berbeza berdasarkan jenis komponen dan keperluan pengeluaran.

ENIG biasanya dipilih untuk papan dengan komponen nada halus dan keperluan kebolehpercayaan yang lebih tinggi. OSP menyediakan pilihan praktikal untuk reka bentuk sensitif kos, manakala HASL kekal sesuai untuk pemasangan elektronik konvensional.

Aisen Electronics membantu pelanggan memilih rawatan permukaan yang sesuai mengikut proses pemasangan dan keperluan seumur hidup produk.

Keupayaan Pemasangan PCB Suis Komunikasi

Aisen Electronics menyediakan perkhidmatan pemasangan PCB yang lengkap untuk pengeluar suis komunikasi.

Keupayaan pemasangan kami meliputi komponen nada halus, pakej IC kompleks dan susun atur berketumpatan tinggi yang digunakan dalam produk rangkaian moden.

Perkhidmatan ini termasuk penyumberan komponen, pemasangan SMT, pemeriksaan dan ujian fungsi, membantu pelanggan memudahkan pengurusan pengeluaran dan meningkatkan kecekapan pembuatan.

Kawalan Kualiti untuk Pembuatan PCB Suis Komunikasi

Suis rangkaian sering dipasang dalam persekitaran komunikasi kritikal di mana masa henti yang tidak dijangka boleh menjejaskan sistem yang disambungkan.

Untuk mengekalkan konsistensi pengeluaran, Aisen Electronics menggunakan kawalan kualiti sepanjang proses pembuatan, termasuk pemeriksaan bahan, pemantauan proses, pemeriksaan AOI, ujian elektrik dan pengesahan akhir.

Setiap kumpulan pengeluaran disemak mengikut spesifikasi pelanggan sebelum penghantaran.

Aplikasi Papan PCB Suis Komunikasi

Aisen Electronics menyediakan penyelesaian PCB untuk pelbagai aplikasi pensuisan, termasuk:

Sokongan Kejuruteraan untuk Pembangunan PCB Suis Komunikasi

Pembangunan PCB suis memerlukan kerjasama antara jurutera elektronik dan pakar pembuatan.

Aisen Electronics menyediakan sokongan semasa pembangunan produk, termasuk semakan reka bentuk PCB, analisis kebolehlaksanaan pembuatan, cadangan timbunan dan pengoptimuman pengeluaran.

Ini membantu pelanggan mengurangkan risiko pembuatan dan menambah baik peralihan daripada prototaip kepada pengeluaran volum.

Soalan Lazim

Apakah papan PCB suis komunikasi?

Papan PCB suis komunikasi ialah platform litar utama di dalam suis rangkaian, menyambungkan cip pensuisan, port, pemproses dan sistem pengurusan kuasa untuk penghantaran data.

Mengapa PCB suis berbeza daripada PCB komunikasi biasa?

Suis PCB mengendalikan berbilang saluran komunikasi secara serentak, memerlukan kawalan integriti isyarat yang lebih kukuh, ketumpatan penghalaan yang lebih tinggi dan operasi jangka panjang yang stabil.

Bolehkah anda mengeluarkan papan PCB suis berbilang lapisan?

ya. Aisen Electronics menyokong pembuatan PCB berbilang lapisan daripada struktur ringkas kepada reka bentuk 32 lapisan yang kompleks.

Adakah papan suis PCB memerlukan kawalan impedans?

ya. Impedans terkawal adalah penting untuk mengekalkan kualiti isyarat dalam Ethernet berkelajuan tinggi dan aplikasi komunikasi.

Bolehkah anda menyediakan pemasangan PCB untuk suis komunikasi?

ya. Kami menyediakan perkhidmatan PCBA yang lengkap termasuk penyumberan komponen, pemasangan SMT, pemeriksaan dan ujian.

Apakah maklumat yang diperlukan untuk petikan PCB suis?

Pelanggan boleh menyediakan fail Gerber, fail BOM, spesifikasi PCB, kuantiti yang diperlukan dan keperluan aplikasi.

Mulakan Projek PCB Suis Komunikasi Anda dengan Aisen Electronics

Aisen Electronics Co., Ltd. menyediakan perkhidmatan pembuatan dan pemasangan Papan PCB Suis Komunikasi tersuai untuk pengeluar peralatan rangkaian.

Daripada pertukaran Ethernet industri kepada sistem komunikasi lanjutan, kami membantu pelanggan membangunkan penyelesaian PCB yang tertumpu pada penghantaran yang stabil, penyepaduan berketumpatan tinggi dan kebolehpercayaan jangka panjang.

Hubungi kami diviolet@akesonpcb.comuntuk membincangkan keperluan PCB suis komunikasi anda.

Pasukan kejuruteraan kami boleh menyediakan penilaian teknikal dan sokongan pembuatan daripada pembangunan prototaip kepada pengeluaran besar-besaran.
