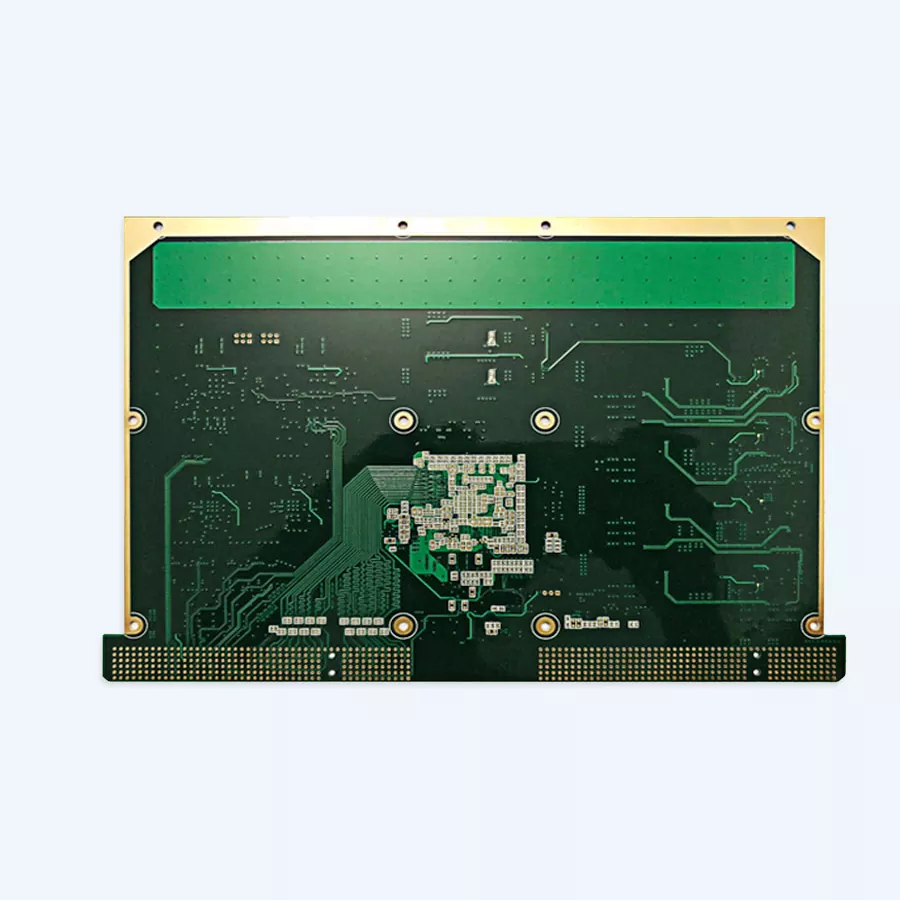

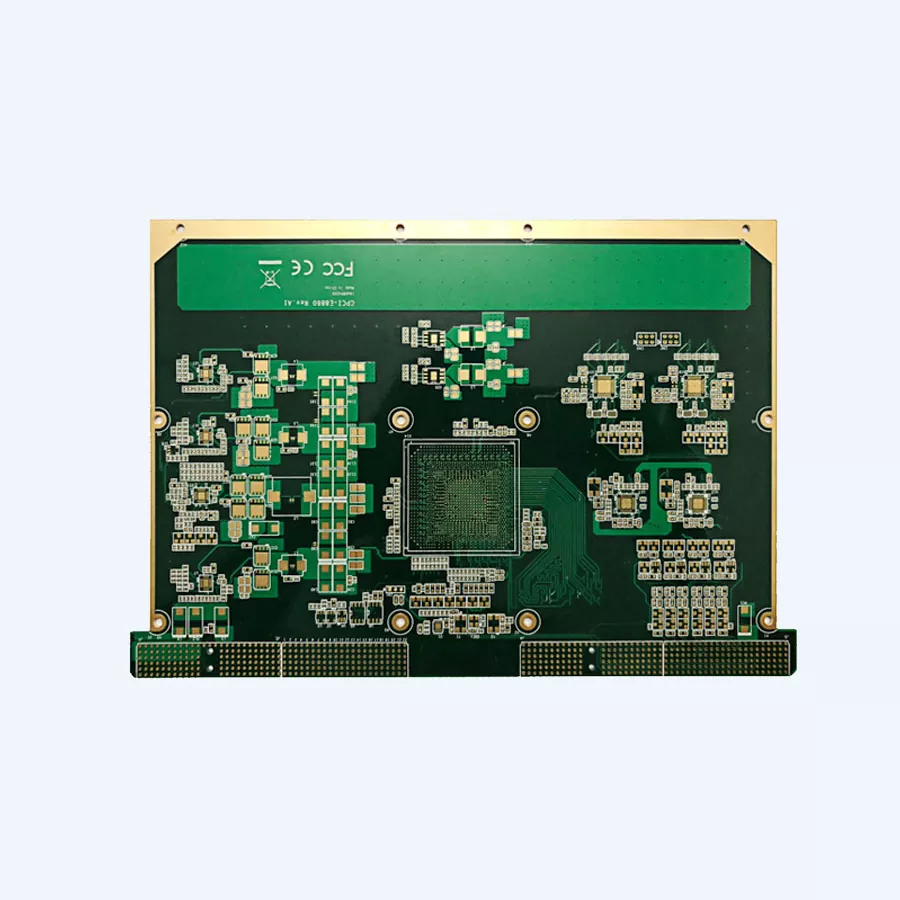

Pelayan Komunikasi PCB

Helaian berbilang lapisan kami kembali reka bentuk arahan kompleks asas untuk aplikasi priduct. Kami membuat helaian memanjang daripada 4 hingga 32 lapisan, dengan lebar garisan paling sedikit 3 mil dan daya tahan pembahagian yang menjamin penghantaran bendera yang ideal. Ketepatan dalam penyediaan fabrikasi kami memastikan perkakasan komunikasi anda berfungsi pada kecekapan tertinggi.

Keupayaan Pengilangan Termaju untuk Infrastruktur Komunikasi

Pejabat canggih kami mengendalikan segala-galanya daripada model pantas kepada jumlah penjanaan besar-besaran. Untuk pelayan komunikasi, lazimnya kami menetapkan tetapan berbilang lapisan yang memberikan keupayaan penghantar kawalan dan arahan bendera yang penting permintaan aplikasi anda.

Spesifikasi Teknikal Utama

Ciri Sambung Ketumpatan Tinggi:

· Sokongan pad BGA hingga 0.2mm untuk pemproses penyepaduan tinggi

· Minimum melalui saiz 0.1mm untuk reka bentuk padat

· Toleransi impedans terkawal dalam ±10% (±8% untuk keperluan khas)

· Ketebalan tembaga maksimum sehingga 6 OZ untuk aplikasi kuasa

Pilihan Konfigurasi Lapisan:

· Papan tunggal dan dua sisi untuk aplikasi asas

· Papan berbilang lapisan 4-32 lapisan untuk seni bina pelayan yang kompleks

· Teknologi HDI yang menyokong konfigurasi 1+N+1 dan 2+N+2

· Nisbah bidang maksimum sehingga 12:1 untuk aplikasi khas

Kawalan Kualiti Komprehensif untuk Aplikasi Kritikal Misi

Kualiti tetap menjadi keutamaan kami apabila mengeluarkan produk andapelayan komunikasi pcb. Rangka kerja pentadbiran kualiti komprehensif kami menjamin setiap lembaga memenuhi penentuan anda beberapa waktu penghantaran baru-baru ini.

Metrik Kualiti:

· Kadar hasil produk ≥ 99.8%

· Kadar penghantaran tepat pada masa ≥ 99%

· Kadar aduan pelanggan ≤ 0.5%

· Kepuasan pelanggan ≥ 98%

Persediaan fabrikasi papan berbilang lapisan 25 langkah kami menggabungkan pelbagai fokus semakan. Dari menghampiri semakan fabrik melalui pengesahan kualiti terakhir, kami mengekalkan kawalan ketat ke atas setiap perspektif generasi. AOI (Robotized Rangka kerja Kajian Optik) menangkap isu yang berpotensi lebih awal, manakala ujian elektrik meluluskan kebergunaan beberapa waktu pembungkusan baru-baru ini.

Pilihan Rawatan Permukaan

Aplikasi pelayan komunikasi kerap memerlukan pembalut permukaan tertentu untuk prestasi yang ideal:

· ENIG (Emas Perendaman Nikel Tanpa Elektro): Sangat baik untuk komponen nada halus

· OSP (Organic Solderability Preservative): Kos efektif untuk aplikasi standard

· Perak Rendaman: Sifat elektrik yang unggul untuk reka bentuk frekuensi tinggi

· Emas Keras: Kemasan tahan lama untuk penyambung tepi dan kawasan sentuhan

Masa Pusing Cepat untuk Projek Kritikal

Kami faham bahawa usaha niaga asas komunikasi selalunya mempunyai tarikh akhir yang ketat. Borang generasi kita yang diperkemas menyampaikan helaian berkualiti dengan cepat:

Garis Masa Penghantaran:

· Papan 4 lapisan: 3-4 hari (sampel), 10-12 hari (pengeluaran)

· Papan 8 lapisan: 6-8 hari (sampel), 14-16 hari (pengeluaran)

· Papan 12 lapisan: 10 hari (sampel), 16-18 hari (pengeluaran)

· Reka bentuk kompleks (>14 lapisan): Garis masa tersuai berdasarkan spesifikasi

Perkhidmatan PCBA Lengkap

Di luar fabrikasi papan yang tidak bertutup, kami menawarkan pentadbiran PCBA yang komprehensif untuk pelayan komunikasi anda usaha niaga. Keupayaan perhimpunan kami termasuk:

· Perolehan komponen dan pengurusan rantaian bekalan

· SMT berkumpul dengan situasi ketepatan sehingga 01005 komponen

· Penambahan komponen melalui lubang dan pematerian gelombang

· Pengujian fungsional dan pengesahan kualiti

· Pembinaan kotak berkumpul untuk penyepaduan rangka kerja menyeluruh

PCBA kami menyediakan keupayaan kembali saiz komponen daripada cip 01005 sehingga komponen 45mm, dengan ketepatan susunan dalam ± 0.025mm untuk aplikasi asas.

Penyelesaian Pengurusan Terma

Pelayan komunikasi menghasilkan kehangatan yang patut diberi perhatian semasa operasi. Rancangan PCB kami menyertai pentadbiran yang hangat menyerlahkannya menawarkan bantuan mengekalkan suhu kerja yang ideal:

· Pembangunan kuprum berat (sehingga 6 OZ) untuk membuat langkah pelesapan hangat

· Vias terma untuk pertukaran panas yang cekap antara lapisan

· Metodologi tuangan tembaga untuk pengedaran yang hangat

· Pilihan bahan dioptimumkan untuk prestasi hangat

Rakan Kongsi dengan Pengalaman yang Boleh Anda Percayai

Di Litar Akeson, kami membawa penglibatan berdekad-dekad dalam fabrikasi PCB pelayan komunikasi. Kumpulan reka bentuk kami berfungsi rapat dengan kumpulan pelan anda untuk mengoptimumkan format papan untuk kebolehkilangan sambil mengekalkan elektrik prestasi.

Sama ada anda memerlukan helaian model untuk ujian bukti konsep atau penjanaan volum tinggi untuk susunan, kami menskalakan pentadbiran untuk memenuhi prasyarat anda. Helaian borang pejabat kami dari 50x50mm hingga 810x490mm, mewajibkan segala-galanya daripada suis susun atur padat kepada papan induk pelayan yang besar.

Bersedia untuk membincangkan anda seterusnyapelayan komunikasi pcb projek? Hubungi pasukan berpengalaman kami di violet@akesonpcb.com. Kami akan bekerjasama dengan anda untuk membangunkan penyelesaian pembuatan yang memenuhi keperluan teknikal anda, standard kualiti, dan jadual penghantaran. Infrastruktur komunikasi anda berhak mendapat kebolehpercayaan dan prestasi yang diperolehi bekerjasama dengan Shenzhen Aisen Electronics Co., Ltd..
