Pengeluar PCB Semikonduktor dan PCBA Anda yang Boleh Dipercayai untuk Penyelesaian Elektronik Kompleks
Peralatan pembuatan semikonduktor bergantung pada sistem kawalan elektronik yang stabil untuk menyelaraskan modul gerakan, penderia, unit pemeriksaan, litar kuasa dan pemprosesan data berkelajuan tinggi. PCB di dalam mesin ini diperlukan untuk mengekalkan prestasi elektrik yang konsisten semasa kitaran pengeluaran yang panjang, di mana variasi kecil dalam penghantaran isyarat atau kebolehpercayaan sambungan boleh menjejaskan ketepatan peralatan.
Tidak seperti papan kawalan industri biasa,Sekonduktor PCB dan PCBAproduk biasanya melibatkan ketumpatan litar yang lebih tinggi, kawalan proses yang lebih ketat, dan keperluan kebolehpercayaan yang lebih ketat. Papan yang digunakan dalam peralatan pemeriksaan wafer, sistem ujian semikonduktor dan mesin pembungkusan cip sering menggabungkan litar digital berkelajuan tinggi, litar analog ketepatan dan fungsi pengurusan kuasa dalam ruang terhad.
Shenzhen Aisen Electronics Co., Ltd.mengeluarkan penyelesaian PCB semikonduktor termasuk PCB berbilang lapisan, PCB HDI, PCB fleksibel tegar, dan pemasangan PCBA. Dengan keupayaan pembuatan PCB 1-40 lapisan, teknologi penggerudian laser, peralatan pendedahan berketepatan tinggi, sistem pemeriksaan automatik dan barisan pengeluaran SMT, Aisen menyokong pengeluar peralatan semikonduktor daripada pembangunan prototaip kepada pengeluaran volum.
Aplikasi PCB Semikonduktor dalam Peralatan Pembuatan
Peralatan semikonduktor ialah gabungan ketepatan mekanikal, kawalan elektronik dan pemprosesan data. PCB berfungsi sebagai asas elektrik yang menghubungkan modul berfungsi yang berbeza.
Peralatan Ujian
PCB untuk Peralatan Ujian Semikonduktor
Peralatan Ujian Automatik (ATE) yang digunakan dalam pengeluaran semikonduktor memerlukan PCB yang mampu mengendalikan isyarat ujian berkelajuan tinggi, kawalan masa yang tepat dan pengagihan kuasa yang stabil.
Berbanding dengan papan kawalan industri standard, reka bentuk PCB peralatan ujian semikonduktor biasanya mengandungi lebih banyak lapisan isyarat dan ketumpatan komponen yang lebih tinggi.
Aplikasi biasa:
- Sistem ujian cip
- Papan ujian IC
- Peralatan ujian terbakar
- Peralatan pengukuran semikonduktor
Pemeriksaan
PCB untuk Sistem Pemeriksaan Wafer
Peralatan pemeriksaan wafer bergantung pada kawalan elektronik yang sangat tepat untuk memproses isyarat optik, maklum balas penderia dan data kedudukan.
PCB yang digunakan dalam sistem ini memerlukan integriti isyarat yang sangat baik kerana ciri elektrik yang tidak stabil boleh mempengaruhi ketepatan pengukuran. Penghalaan berketumpatan tinggi, impedans terkawal dan struktur mikrovia yang boleh dipercayai biasanya diperlukan.
Pertimbangan pembuatan utama:
- Penjajaran lapisan yang tepat
- Ketebalan dielektrik yang stabil
- Gangguan isyarat rendah
- Sambungan mikrovia yang boleh dipercayai
Pembungkusan
PCB untuk Peralatan Pembungkusan Semikonduktor
Peralatan pembungkusan semikonduktor menyepadukan kawalan pergerakan mekanikal, pengurusan suhu, penderia dan antara muka komunikasi.
Mesin ini selalunya beroperasi secara berterusan dalam persekitaran kilang, memerlukan pemasangan PCB dengan kestabilan terma yang kuat dan kebolehpercayaan mekanikal.
Teknologi PCB fleksibel tegar boleh digunakan dalam aplikasi di mana ruang pendawaian terhad atau di mana sambungan fleksibel diperlukan antara modul bergerak.
PCB Semikonduktor Berbanding PCB Perindustrian Am
Walaupun kedua-dua peralatan semikonduktor PCB dan kawalan industri PCB digunakan dalam sistem automasi, keperluan pembuatannya adalah berbeza.
| item | PCB Perindustrian Am | PCB semikonduktor |
|---|---|---|
| Fungsi utama | Kawalan peralatan dan pengurusan kuasa | Kawalan ketepatan, ujian, pemprosesan data |
| Kerumitan litar | Ketumpatan sederhana | Struktur berbilang lapisan berketumpatan tinggi |
| Struktur PCB biasa | 2-8 lapisan | 8-20+ lapisan, HDI, rigid-flex |
| Keperluan isyarat | Komunikasi standard | Kawalan isyarat berkelajuan tinggi dan ketepatan |
| Fokus pembuatan | Kebolehpercayaan asas | Konsistensi proses dan kestabilan elektrik |
| Kitaran hayat peralatan biasa | Beberapa tahun | Operasi berterusan yang lama |
Bagi pengeluar peralatan semikonduktor, ketekalan PCB selalunya lebih penting daripada sekadar mencapai kos pengeluaran yang rendah.
Cabaran Pengilangan PCB Semikonduktor
#1
Pembuatan Litar Ketumpatan Tinggi
Peralatan semikonduktor terus mengintegrasikan lebih banyak fungsi ke dalam unit kawalan yang lebih kecil. Struktur PCB tradisional mungkin tidak menyediakan ruang penghalaan yang mencukupi untuk litar kompleks.
Keupayaan Aisen:
- Garis/ruang min: 0.05mm/0.05mm
- Gerudi laser: 75μm-150μm
- Struktur kiraan lapisan tinggi
- Pemasangan komponen nada halus
#2
Integriti Isyarat & Kawalan Impedans
Banyak sistem semikonduktor termasuk pemproses berkelajuan tinggi, modul komunikasi dan litar pengukuran ketepatan. Perubahan dalam ketebalan kuprum, ketebalan dielektrik atau lebar talian boleh mempengaruhi prestasi impedans.
Aisen mengawal parameter utama melalui pemilihan bahan, ketepatan pengimejan, kawalan goresan dan ujian elektrik untuk mengekalkan penghantaran isyarat yang stabil.
#3
Kebolehpercayaan Di Bawah Operasi Berterusan
Kilang semikonduktor biasanya beroperasi 24 jam sehari, bermakna masa henti peralatan boleh menyebabkan kerugian pengeluaran yang ketara.
Kebolehpercayaan PCB bergantung kepada:
- Kualiti dinding lubang
- Konsistensi penyaduran tembaga
- Kawalan laminasi
- Rintangan haba
- Kebolehpercayaan sendi pateri
Keupayaan Pengilangan PCB Semikonduktor Aisen
Shenzhen Aisen Electronics Co., Ltd.menyediakan perkhidmatan pembuatan PCB dan PCBA bersepadu untuk pembekal peralatan semikonduktor.
| Keupayaan Pengilangan | Spesifikasi |
|---|---|
| Kiraan Lapisan PCB | 1-40 lapisan |
| Jenis PCB | Multilayer, HDI, Rigid-flex, FPC |
| Saiz PCB Maks | 730mm × 630mm |
| Ketebalan Selesai | 0.3mm-5.0mm |
| Saiz Gerudi Mekanikal | 0.15mm-6.5mm |
| Mikrovia Laser | 75μm-150μm |
| Ketebalan Tembaga Maks | 10oz |
| Garis Min/Jarak | 0.05mm/0.05mm |
| Keupayaan PCBA | Spesifikasi |
|---|---|
| Saiz Komponen Min | cip 01005 |
| Diameter BGA | 0.22mm khas |
| Min Pitch | Khas 0.38mm |
| Ketepatan Peletakan SMT | ≤0.10mm istimewa |
| Saiz Pemasangan Maks | 810×490mm |
Proses Pengeluaran PCB Semikonduktor
Pengeluaran PCB semikonduktor memerlukan kawalan rapat dari fabrikasi lapisan dalam hingga pemeriksaan akhir.
Proses pembuatan:
Penyediaan bahan → Pengimejan lapisan dalam → Laminasi → Penggerudian CNC → Penggerudian laser → Penyaduran tembaga → Pembentukan litar → Topeng pateri → Rawatan permukaan → Pemeriksaan AOI → Ujian elektrik
Untuk papan semikonduktor HDI, penggerudian laser dan penyaduran mikrovia adalah proses kritikal kerana melalui kebolehpercayaan secara langsung mempengaruhi operasi peralatan jangka panjang.
Peralatan yang digunakan:
Penggerudian CNC Han Penggerudian laser Han Pendedahan LDI Goresan kosmik Penyaduran tembaga PTH automatik pemeriksaan AOI Pemeriksaan sinar-XKawalan Kualiti PCB Semikonduktor
Pengeluar peralatan semikonduktor memerlukan pembekal PCB yang stabil kerana kegagalan papan boleh mengganggu sistem pengeluaran yang mahal. Aisen Electronics beroperasi mengikut sistem pengurusan kualiti ISO9001, ISO14001 dan IATF16949.
Kaedah pemeriksaan
- Ujian impedans
- pemeriksaan AOI
- Pemeriksaan sinar-X
- Analisis ketebalan tembaga
- Pemeriksaan lubang
- Ujian semasa tinggi
- Analisis metalografik
Objektif kualiti
- Hasil produk≥99.8%
- Penghantaran tepat pada masanya≥99%
- Kadar aduan≤0.5%
Faktor kebolehpercayaan utama
- Kualiti dinding lubang
- Konsistensi penyaduran tembaga
- Kawalan laminasi
- Rintangan haba
- Kebolehpercayaan sendi pateri
Mengapa Memilih Aisen Electronics untuk PCB Semikonduktor dan PCBA
Pembuatan PCB semikonduktor memerlukan lebih daripada keupayaan pengeluaran berbilang lapisan. Ia memerlukan pemahaman tentang aplikasi peralatan ketepatan, kawalan toleransi pembuatan, dan keperluan kebolehpercayaan jangka panjang.
Shenzhen Aisen Electronics Co., Ltd. menggabungkan fabrikasi PCB dan keupayaan pemasangan PCBA, membolehkan pelanggan mengurus pembangunan dan pengeluaran melalui satu rakan kongsi pembuatan.
Dengan pengalaman dalam PCB HDI, PCB fleksibel tegar, PCB kiraan lapisan tinggi dan pemasangan SMT ketepatan, Aisen Electronics menyediakan pengeluar peralatan semikonduktor dengan penyelesaian papan litar yang boleh dipercayai daripada sampel kejuruteraan kepada pengeluaran besar-besaran.
Soalan Lazim
Apakah jenis PCB yang biasa digunakan dalam peralatan semikonduktor?
Peralatan semikonduktor biasanya menggunakan PCB berbilang lapisan, PCB HDI, dan PCB fleksibel tegar kerana struktur ini menyokong litar berketumpatan tinggi dan sistem kawalan yang kompleks.
Bolehkah Aisen mengeluarkan HDI PCB untuk aplikasi semikonduktor?
ya. Aisen Electronics mengeluarkan HDI PCB menggunakan penggerudian laser dan teknologi mikrovia, menyokong reka bentuk litar garis halus.
Apakah perbezaan antara PCB semikonduktor dan PCB industri biasa?
PCB semikonduktor memerlukan ketumpatan litar yang lebih tinggi, toleransi pembuatan yang lebih ketat, dan kestabilan jangka panjang yang lebih baik kerana ia mengawal peralatan pembuatan ketepatan.
Adakah Aisen menyediakan pemasangan PCBA semikonduktor?
ya. Aisen menyediakan fabrikasi PCB digabungkan dengan perkhidmatan pemasangan SMT dan DIP.
Apakah peralatan pemeriksaan yang digunakan untuk pengeluaran PCB semikonduktor?
Peralatan pemeriksaan termasuk AOI, pemeriksaan sinar-X, penguji impedans, sistem ujian elektrik dan peralatan analisis metalografik.
- View as

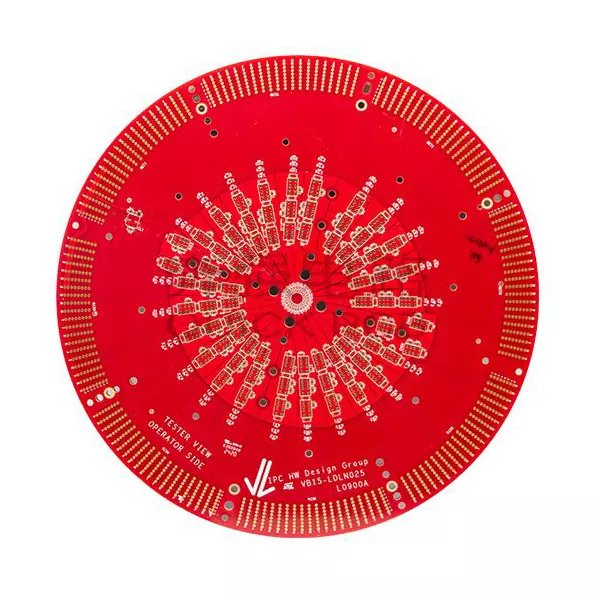

Pengujian Semikonduktor PCB
Adakah anda sedang mencari susunan PCB Ujian Semikonduktor yang boleh dipercayai yang menyampaikan pelaksanaan yang luar biasa? Di Aisen Electronics Co., Ltd., kami mendapat kepentingan asas ujian ketepatan dalam fabrikasi semikonduktor. Pelan kemajuan kami menjamin komponen elektronik anda memenuhi penanda aras industri yang paling penting di samping mengekalkan kegunaan ideal sepanjang kitaran hayatnya.

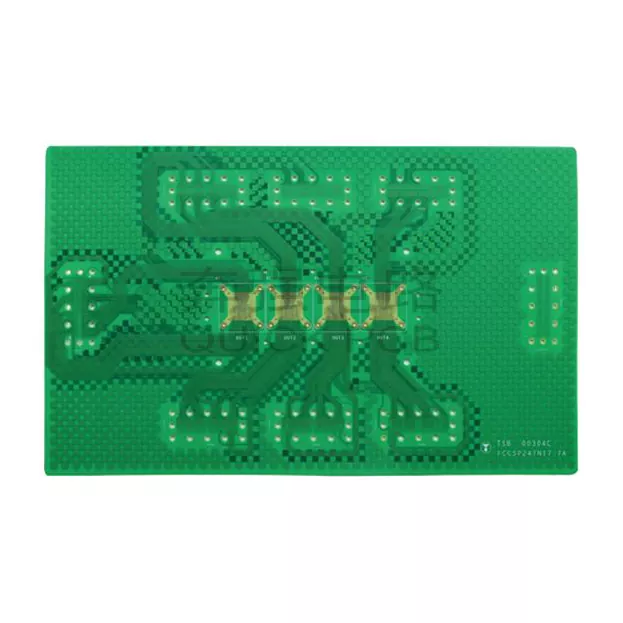

PCB Pembungkusan Semikonduktor
Shenzhen Aisen Electronics Co., Ltd. mengeluarkan PCB Pembungkusan Semikonduktor yang direka untuk aplikasi semikonduktor berketumpatan tinggi, menyokong keperluan pembungkusan BGA, QFN dan cip flip. Dengan keupayaan sehingga 32 lapisan, teknologi HDI, penghalaan talian halus, vias mikro dan galangan terkawal, PCB kami menyediakan penghantaran isyarat yang stabil dan sambungan yang boleh dipercayai untuk elektronik automotif, kawalan industri, sistem kuasa dan peranti pengguna termaju.
Sebagai pengeluar dan pembekal PCB semikonduktor dan PCBA yang boleh dipercayai di China, kami mempunyai kilang kami sendiri. Kami menyediakan perkhidmatan pembuatan PCB berkualiti tinggi dengan penyelesaian tersuai untuk industri elektronik global.
