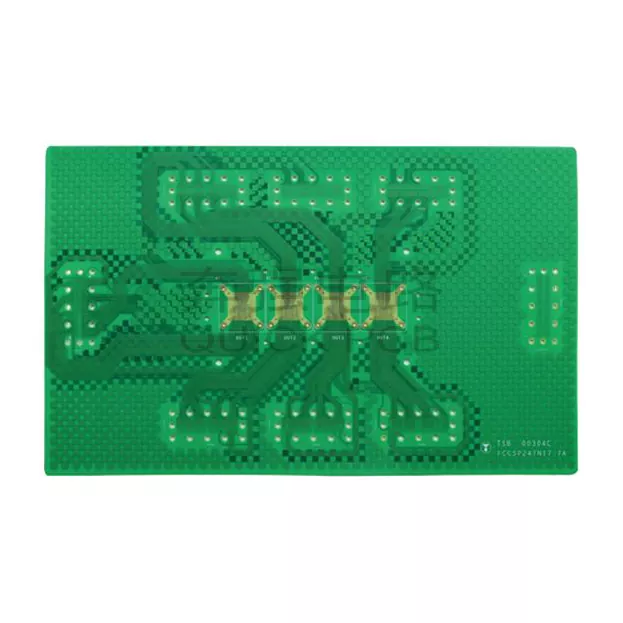

PCB Pembungkusan Semikonduktor

Selamat datang ke Shenzhen Aisen Electronics Co., Ltd. - rakan sejenayah anda yang dipercayai untuk fabrikasi papan litar yang maju. kami pejabat tercanggih pakar dalam menyampaikan kualiti tinggi PCB Pembungkusan Semikonduktor pengaturan yang memenuhi prasyarat permintaan alat canggih. Sama ada anda memerlukan helaian satu lapisan atau pelan 32 lapisan yang kompleks, kami menggabungkan ketepatan mereka bentuk dengan bentuk fabrikasi pepejal untuk membawa elektronik anda kemajuan kepada kehidupan. Penguasaan kami meliputi kereta, alat pelanggan, kawalan mekanikal dan bekalan kawalan aplikasi.

Apakah PCB Proses Pembungkusan Semikonduktor?

Fikirkan alat elektronik anda sebagai alat moden yang mengagumkan. Item itu berfungsi sebagai penubuhan yang menghubungkan semua bahagian bersama-sama. Lembaran litar khusus ini memberikan sambungan asas antara cip semikonduktor dan bahagian luar dunia.

Helaian kami mengendalikan segala-galanya daripada penghalaan bendera penting kepada pengangkutan kawalan yang kompleks. Mereka menyokong penggabungan yang berbeza mengisih mengira BGA, QFN dan kemajuan cip selak. Pemegang fabrikasi memerlukan ketepatan yang luar biasa untuk menjamin persatuan pepejal antara komponen yang sangat kecil.

Keupayaan Pengilangan Kami

Pengeluaran Papan Berbilang Lapisan

Fabrikasi berbilang lapisan kami mengambil masa selepas penyediaan 25 langkah yang komprehensif. Ia bermula dengan menghampiri penilaian fabrik dan kemajuan melalui pengendalian lapisan dalaman, penutup dan penggerudian.

Langkah-langkah utama termasuk:

· Penggerudian ketepatan dengan lubang minimum 0.2mm

· Penyaduran PTH lanjutan untuk sambungan yang boleh dipercayai

· Pemeriksaan AOI pada peringkat kritikal

· Aplikasi topeng pateri profesional

· Berbilang pilihan rawatan permukaan

Pembuatan Papan Dua Sebelah

Untuk aplikasi yang kurang sukar, helaian dua muka kami menawarkan pelaksanaan yang menakjubkan dengan masa pemulihan yang lebih pantas. The Penyediaan 20 langkah yang diperkemas mengekalkan tanda aras kualiti yang sama manakala masa penjanaan berkurangan.

Spesifikasi Teknikal

Konfigurasi Lapisan

· Satu hingga 32 lapisan tersedia

· Saiz panel maksimum: 650mm × 750mm

· Julat ketebalan papan: 0.3mm hingga 5.0mm

· Ketebalan tembaga: Sehingga 6 OZ

Ciri Ketepatan

· Lebar garisan minimum: 0.076mm (3 MIL)

· Saiz melalui minimum: 0.1mm (vias mikro)

· Toleransi impedans: ±8% (keupayaan khas)

· Ketebalan kuprum lubang: ≥25μm

Keupayaan Lanjutan

· Teknologi HDI: konfigurasi 1+N+1 dan 2+N+2

· Nisbah bidang: Sehingga 12:1

· Sokongan BGA: Turun kepada diameter 0.22mm

· Jarak komponen: Seketat 0.14mm

Perkhidmatan Pemasangan PCBA

Di luar pembuatan PCB, kami menawarkan penyelesaian pemasangan yang lengkap. Keupayaan PCBA kami termasuk:

Ketepatan Peletakan Komponen

· Saiz komponen minimum: cip 01005 (keupayaan khas)

· Ketinggian komponen maksimum: 13mm

· Ketepatan peletakan: ±0.025mm

· Pincang BGA: Turun kepada 0.38mm

Kawalan Kualiti

· Kawalan ketebalan tampalan pateri: ±0.03mm

· Ketepatan penghijrahan komponen: ≤0.10mm

· Jarak minimum: 0.25mm antara komponen

Aplikasi Industri

Elektronik Automotif

Gred automotif kamiPCB Pembungkusan Semikonduktor penyelesaian memenuhi keperluan kebolehpercayaan yang ketat. Kami mengeluarkan papan untuk:

· Unit kawalan enjin

· Sistem keselamatan

· Pengurusan kuasa kenderaan elektrik

· Sistem bantuan pemandu lanjutan

Elektronik Pengguna

Daripada telefon pintar kepada peranti rumah pintar, papan kami membolehkan:

· Penyatuan komponen berketumpatan tinggi

· Faktor bentuk miniatur

· Integriti isyarat dipertingkatkan

· Pengeluaran kos efektif

Sistem Kawalan Perindustrian

Reka bentuk teguh untuk persekitaran yang keras termasuk:

· Papan kawalan motor

· Antara muka penderia

· Modul komunikasi

· Sistem pengagihan kuasa

Aplikasi Bekalan Kuasa

Penyelesaian khusus untuk:

· Sistem storan tenaga

· Penyongsang solar

· Pemandu LED

· Sistem pengurusan bateri

Jaminan Kualiti

Kami mengekalkan standard kualiti yang ketat sepanjang pengeluaran:

Sasaran Kualiti

· Hasil produk: ≥99.8%

· Penghantaran tepat pada masa: ≥99%

· Kepuasan pelanggan: ≥98%

· Kadar aduan: ≤0.5%

Protokol Pengujian

Setiap lembaga menjalani ujian komprehensif termasuk:

· Ujian elektrik (ET)

· Pemeriksaan optik automatik (AOI)

· Kawalan kualiti akhir (FQC)

· Jaminan kualiti keluar (OQC)

Garis Masa Penghantaran

Kami memahami tekanan masa ke pasaran. Jadual pengeluaran kami termasuk:

Sampel Pantas

· Satu/Berdua: 1-3 hari

· Papan 4 lapisan: 3-4 hari

· Berbilang lapisan kompleks: 5-10 hari

Jumlah Pengeluaran

· Papan standard: 7-16 hari

· Reka bentuk yang kompleks: 16-20+ hari

· Pesanan tergesa-gesa: Hubungi untuk perkhidmatan dipercepatkan

Pilihan Rawatan Permukaan

Pilih daripada berbilang pilihan kemasan:

· HASL (Plumbum dan tanpa plumbum)

· ENIG (Emas Perendaman Nikel Tanpa Elektronik)

· OSP (Pengawet Kebolehpaterian Organik)

· Perak/Timah Rendaman

· Emas Keras untuk penyambung tepi

Mengapa Memilih Litar Akeson?

Komitmen kami terhadap kecemerlangan melangkaui pembuatan. Kami menyediakan:

· Perundingan teknikal untuk pengoptimuman reka bentuk

· Analisis DFM untuk mengelakkan isu pengeluaran

· Kuantiti fleksibel daripada prototaip kepada pengeluaran besar-besaran

· Dokumentasi komprehensif untuk kebolehkesanan

Industri semikonduktor menuntut kesempurnaan. maju kamiPCB Pembungkusan Semikonduktor keupayaan pembuatan memastikan produk anda memenuhi piawaian tertinggi. Dari perundingan reka bentuk awal hingga penghantaran akhir, kami rakan kongsi anda dalam inovasi elektronik.

Bersedia untuk membincangkan projek anda yang seterusnya? Hubungi pasukan teknikal kami diviolet@akesonpcb.com untuk meneroka cara kepakaran kami boleh menghidupkan reka bentuk anda. Mari kita bina masa depan elektronik bersama-sama.
