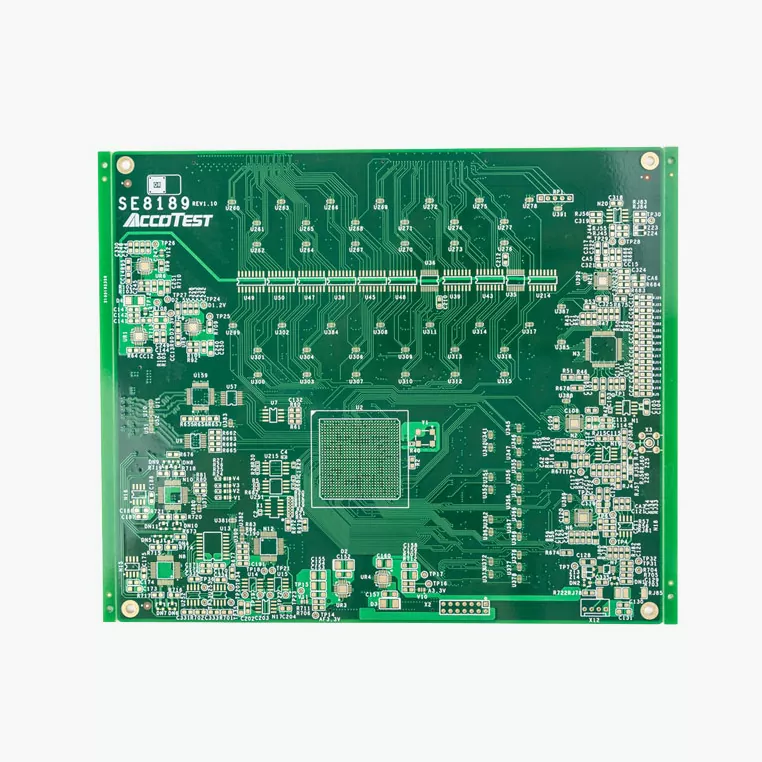

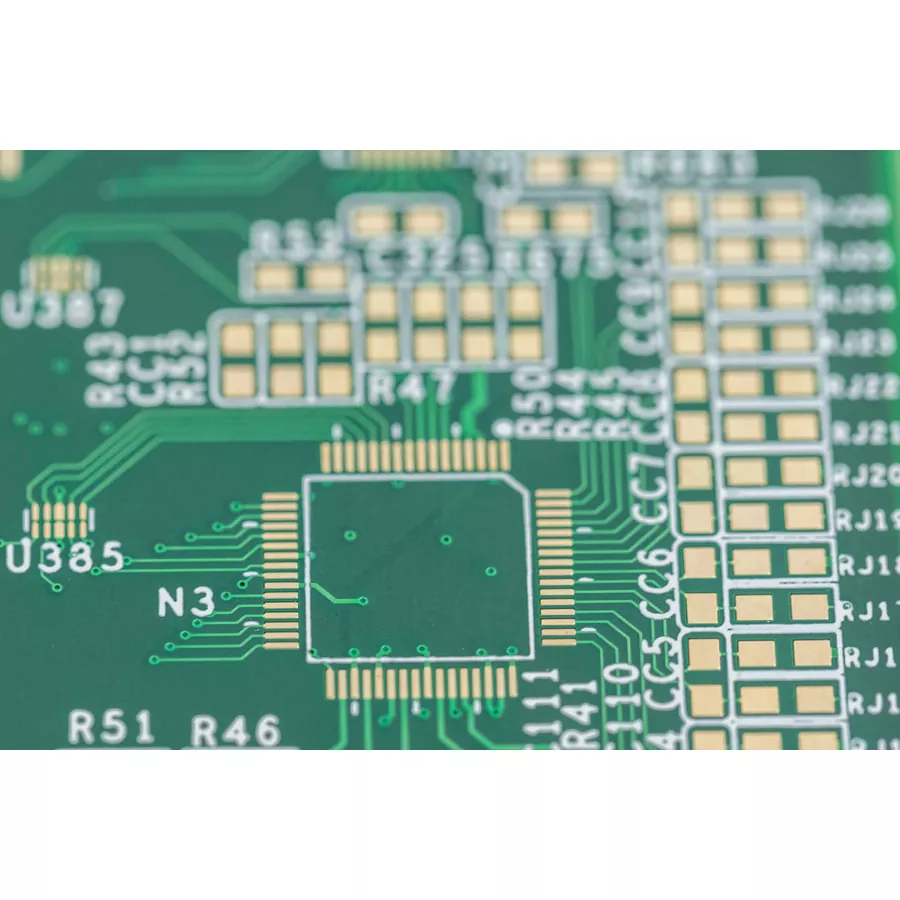

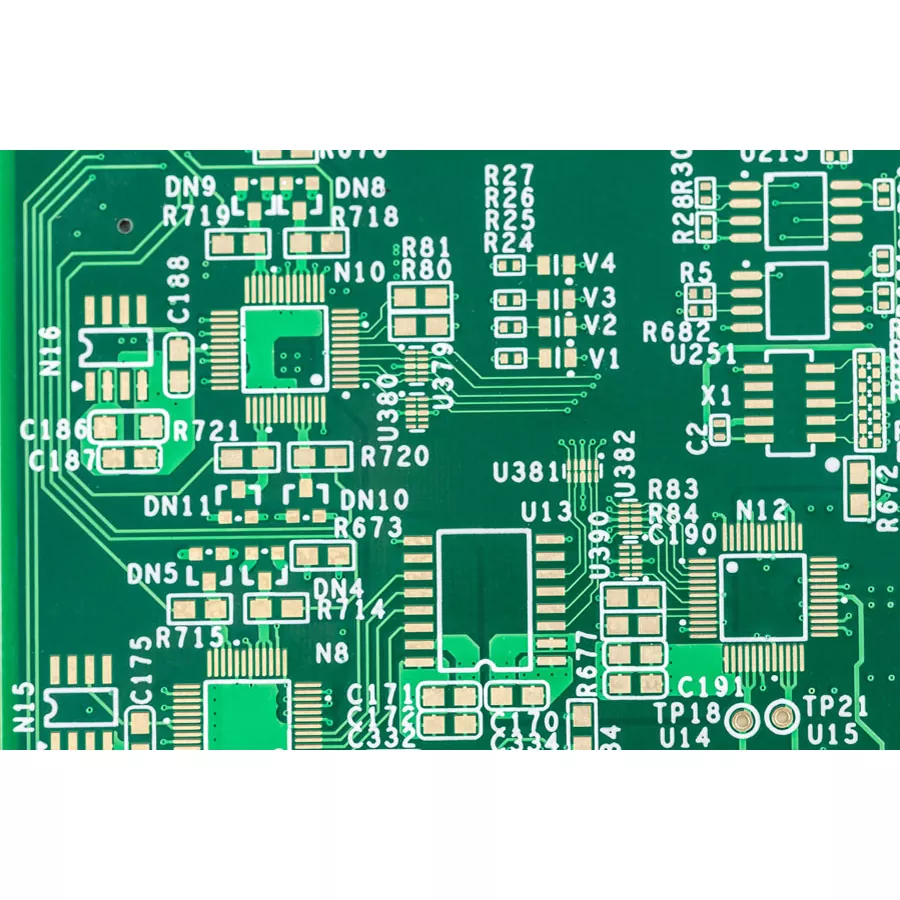

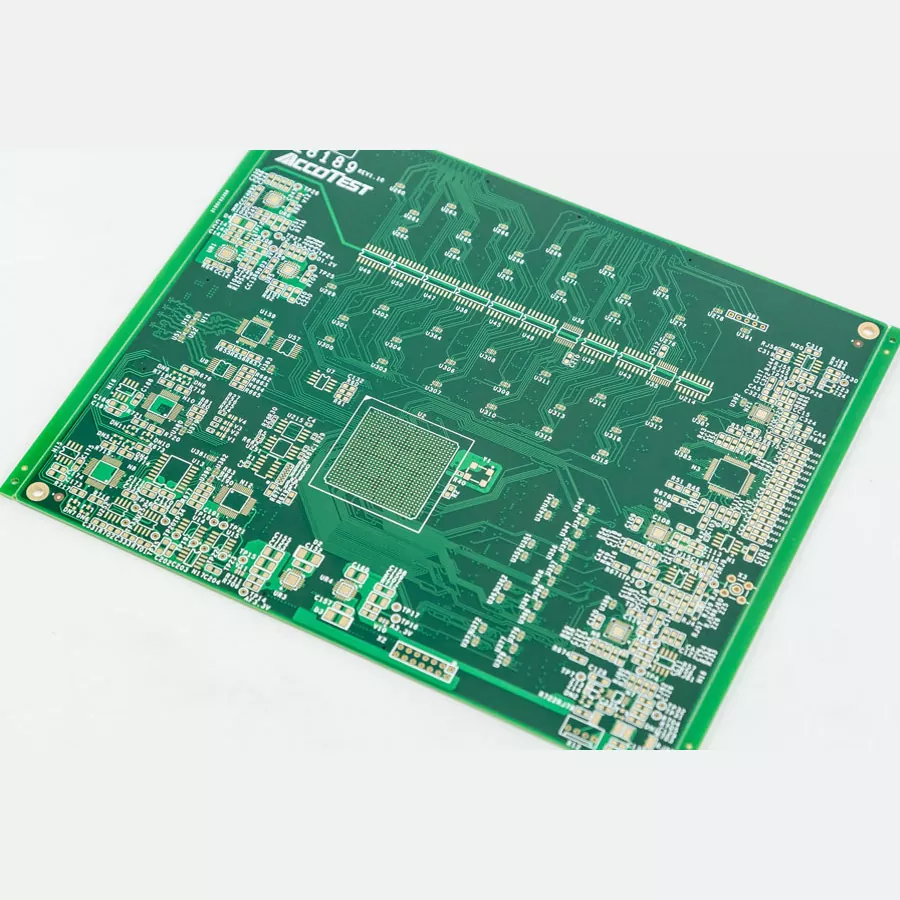

Sistem Kawalan PCB

Sistem kawalan PCB memainkan peranan penting dalam peralatan industri dengan menyambungkan sensor, pemproses, modul komunikasi dan litar kawalan kuasa ke dalam satu platform elektronik yang boleh dipercayai.

Tidak seperti papan litar standard, ia mesti mengekalkan operasi yang stabil semasa mengendalikan berbilang jenis isyarat, termasuk isyarat maklum balas analog, komunikasi digital dan output kawalan arus tinggi. Reka bentuk PCB yang lemah boleh menyebabkan gangguan isyarat, komunikasi tidak stabil, atau masa henti sistem yang tidak dijangka.

PadaAisen Electronics Co., Ltd., kami mengeluarkan PCB sistem kawalan tersuai untuk peralatan automasi industri, pengawal terbenam, sistem kawalan motor dan mesin pintar. Pendekatan kejuruteraan kami memberi tumpuan kepada prestasi elektrik, pengurusan haba, integriti isyarat dan konsistensi pengeluaran jangka panjang.

Pertimbangan Kejuruteraan Di Sebalik Reka Bentuk PCB Sistem Kawalan

Sistem kawalan PCB bukan sahaja pembawa untuk komponen elektronik. Ia menentukan seberapa cekap sistem memproses isyarat, mengurus kuasa dan berkomunikasi dengan peranti luaran.

Semasa pembangunan PCB, jurutera perlu mengimbangi prestasi elektrik, had mekanikal, dan kebolehpercayaan pengeluaran.

Integriti Isyarat dan Pengasingan Litar untuk Kawalan Perindustrian

Pengawal industri biasanya menggabungkan fungsi litar yang berbeza pada PCB yang sama, termasuk:

• Pemerolehan isyarat sensor
• Pemprosesan mikropengawal
• Litar komunikasi
• Kawalan keluaran kuasa

Litar ini mungkin mengganggu antara satu sama lain jika penghalaan PCB tidak direka bentuk dengan betul.

Aisen Electronics Co., Ltd. menyokong reka bentuk PCB dengan pertimbangan untuk:

• Pemisahan isyarat analog dan digital
• Pengoptimuman strategi asas
• Susun atur pengurangan hingar
• Penghalaan impedans terkawal

Ini membantu mengekalkan operasi yang stabil dalam aplikasi di mana isyarat maklum balas yang tepat adalah penting.

Reka Bentuk Kebolehpercayaan Tinggi untuk Operasi Perindustrian Berterusan

Banyak sistem kawalan beroperasi secara berterusan di kilang, mesin dan peralatan automasi di mana kegagalan yang tidak dijangka boleh menyebabkan kerugian pengeluaran.

Pengilangan PCB kami menyokong reka bentuk yang memerlukan:

• Kebolehpercayaan mekanikal yang tinggi
• Pengoptimuman prestasi terma
• Struktur tembaga tahan lama
• Prestasi pematerian yang stabil

Untuk peralatan yang beroperasi di bawah getaran, perubahan suhu atau gangguan elektrik, pemilihan bahan PCB dan ketekalan pembuatan menjadi faktor kritikal.

Sokongan Antara Muka Komunikasi untuk Sistem Kawalan Pintar

Platform kawalan industri moden sering memerlukan komunikasi antara pengawal, penderia dan rangkaian luaran.

PCB sistem kawalan boleh menyepadukan antara muka seperti:

• komunikasi RS485
• sistem bas CAN
• Modul Ethernet
• Protokol komunikasi industri

Untuk aplikasi ini, susun atur PCB mesti mengekalkan kualiti isyarat melalui penghalaan yang betul, kawalan impedans dan pertimbangan EMI.

Aplikasi

Peralatan Automasi Perindustrian

Mesin automasi memerlukan pemasangan PCB yang boleh dipercayai untuk menyelaraskan motor, penderia, penggerak dan pemproses kawalan.

Penyelesaian PCB kawalan kami digunakan dalam:

• Peralatan automasi kilang
• Sistem robotik
• Unit kawalan mesin
• Pengawal barisan pengeluaran

Sistem Kawalan Motor dan Pergerakan

Aplikasi kawalan motor memerlukan pemprosesan isyarat yang tepat dan pengurusan kuasa yang stabil.

Reka bentuk PCB mesti menyokong:

• Litar pemandu motor
• Pengesanan maklum balas
• Komponen pensuisan kuasa
• Pengurusan terma

Pilihan PCB tembaga berat tersedia untuk aplikasi yang memerlukan keupayaan arus yang lebih tinggi.

Peranti Kawalan Terbenam

Pengawal terbenam digunakan secara meluas dalam peralatan pintar di mana saiz PCB, penggunaan kuasa dan kebolehpercayaan adalah penting.

Permohonan termasuk:

• Mesin pintar
• Terminal kawalan
• Sistem pemantauan
• Peranti IoT industri

Keupayaan Pengilangan PCB untuk Aplikasi Kawalan

Aisen Electronics Co., Ltd. menyediakan keupayaan pembuatan PCB untuk keperluan sistem kawalan yang berbeza:

Struktur lapisan:

Pengeluaran PCB 1-32 lapisan

Ketebalan papan:

0.3mm-5.0mm

Ketebalan tembaga:

Sehingga 6oz untuk aplikasi arus tinggi

Lebar garisan minimum:

3 juta (0.076mm)

Kawalan impedans:

Standard ±10%, keupayaan dipertingkatkan tersedia

Kemasan permukaan:

ENIG, HASL, OSP, perak rendaman, emas keras

Keupayaan ini membolehkan kami menyokong kedua-dua papan kawalan standard dan reka bentuk berbilang lapisan yang kompleks.

Kawalan Kualiti Pembuatan

Kebolehpercayaan PCB sistem kawalan bergantung pada konsistensi sepanjang pengeluaran.

Proses pembuatan kami termasuk:

Pemeriksaan bahan masuk, pengesahan lapisan dalam, kawalan penggerudian, pemantauan penyaduran tembaga, pemeriksaan AOI, ujian elektrik dan pemeriksaan kualiti akhir.

Untuk projek yang memerlukan kebolehpercayaan yang lebih tinggi, kami menyokong keperluan ujian tambahan berdasarkan spesifikasi pelanggan.

Kawalan kualiti memberi tumpuan kepada:

• Kesinambungan litar
• Prestasi penebat
• Kebolehpaterian
• Penjajaran lapisan
• Konsistensi pembuatan

Sokongan Kejuruteraan PCB tersuai

Pembangunan sistem kawalan selalunya melibatkan pengimbangan prestasi, kos, dan kebolehlaksanaan pengeluaran.

Pasukan kejuruteraan kami membantu pelanggan dengan:

• Kajian reka bentuk PCB
• Pengoptimuman tindanan
• Pemilihan bahan
• analisis DFM
• Pengesahan prototaip
• Peralihan pengeluaran besar-besaran

Dengan mengambil bahagian awal dalam proses pembangunan, kami membantu mengurangkan risiko pembuatan dan meningkatkan kebolehpercayaan produk.

Mengapa Memilih Aisen Electronics Co., Ltd. untuk Pembuatan PCB Sistem Kawalan

Projek PCB sistem kawalan memerlukan lebih daripada keupayaan fabrikasi. Pembekal mesti memahami bagaimana prestasi PCB mempengaruhi sistem elektronik yang lengkap.

Aisen Electronics Co., Ltd. menyediakan:

• Pengalaman dalam pembuatan PCB berbilang lapisan tersuai
• Sokongan untuk aplikasi kawalan industri
• Bantuan kejuruteraan daripada prototaip kepada pengeluaran
• Keupayaan pengeluaran yang fleksibel untuk jumlah pesanan yang berbeza
• Perkhidmatan bersepadu PCB dan PCBA

Kami bekerjasama dengan pengeluar peralatan dan pembangun elektronik untuk membina penyelesaian PCB yang boleh dipercayai untuk aplikasi automasi dan kawalan pintar.

Soalan Lazim

Apakah perbezaan antara PCB sistem kawalan dan PCB standard?

PCB sistem kawalan biasanya mengandungi litar yang lebih kompleks, termasuk pemprosesan isyarat, antara muka komunikasi dan bahagian kawalan kuasa. Mereka memerlukan integriti dan kebolehpercayaan isyarat yang lebih baik.

Bolehkah sistem kawalan PCB menyokong antara muka komunikasi industri?

ya. Reka bentuk PCB boleh menyokong antara muka komunikasi seperti RS485, CAN, Ethernet, dan keperluan komunikasi industri yang lain.

Adakah anda mengeluarkan PCB kawalan arus tinggi?

ya. Kami menyediakan pilihan PCB tembaga berat sehingga 6oz untuk aplikasi yang memerlukan keupayaan arus yang lebih tinggi.

Apakah lapisan PCB yang sesuai untuk pengawal industri?

Kiraan lapisan bergantung pada kerumitan litar. Pengawal mudah mungkin menggunakan 2-4 lapisan, manakala sistem perindustrian termaju sering memerlukan struktur berbilang lapisan.

Bolehkah anda menyediakan perkhidmatan pemasangan PCB?

ya. Kami menyediakan fabrikasi PCB, penyumberan komponen, pemasangan SMT, ujian dan penyelesaian PCBA yang lengkap.

Bagaimanakah anda meningkatkan kebolehpercayaan PCB untuk persekitaran perindustrian?

Kebolehpercayaan dipertingkatkan melalui pemilihan bahan yang betul, kawalan pembuatan, ujian elektrik dan pengoptimuman reka bentuk berdasarkan keadaan aplikasi.

KenalanAisen Electronics Co., Ltd.untuk penyelesaian pembuatan PCB sistem kawalan tersuai.
