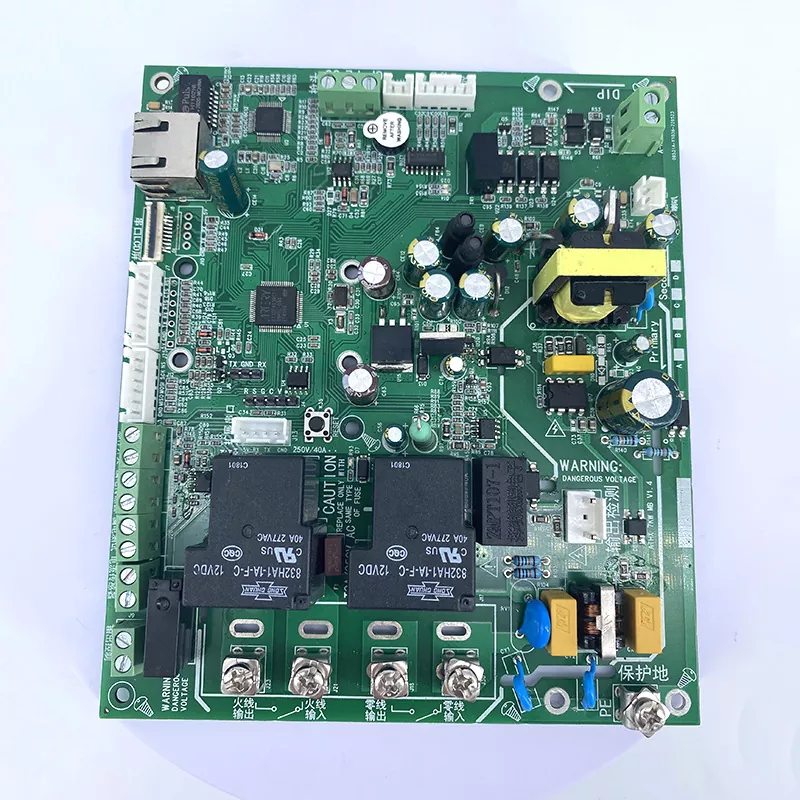

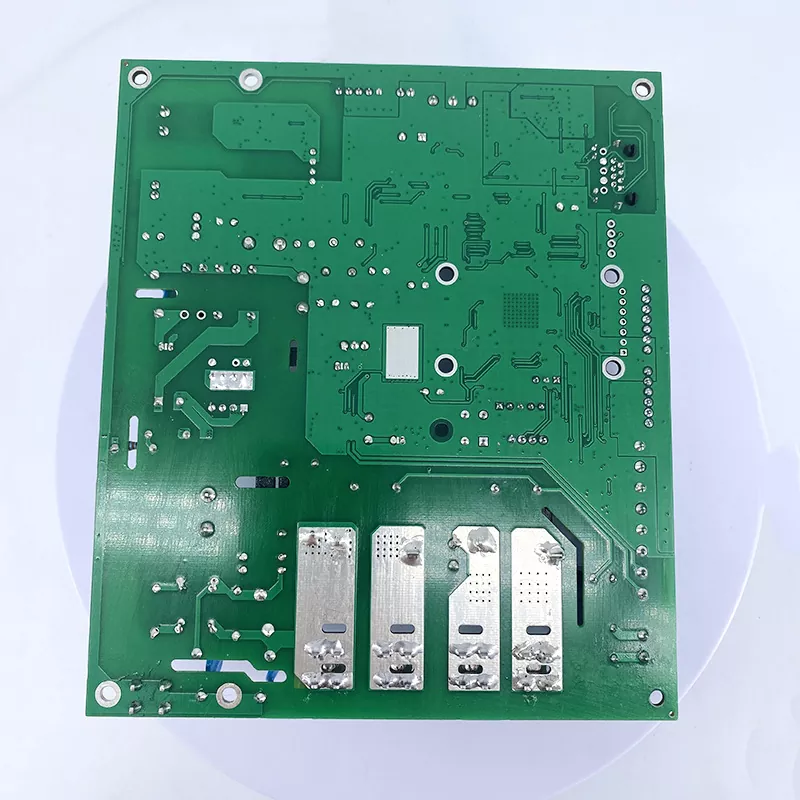

Kawalan Caj Bateri PCB

Kawalan Caj Bateri PCB ialah platform litar teras yang menguruskan input kuasa, arus pengecasan, pengawalan voltan dan fungsi perlindungan bateri dalam peranti elektronik. Aisen Electronics Co., Ltd. mengeluarkan papan kawalan pengecasan bateri tersuai untuk aplikasi termasuk sistem penyimpanan tenaga, elektronik mudah alih, elektronik automotif dan peralatan perindustrian.

Tidak seperti papan kawalan standard, PCB pengecasan bateri memerlukan penghalaan kuasa yang tepat, prestasi terma yang stabil dan ujian elektrik yang ketat kerana sebarang keadaan voltan atau arus yang tidak normal boleh menjejaskan keselamatan bateri dan hayat operasi. Proses pembuatan kami memberi tumpuan kepada mencapai prestasi elektrik yang konsisten untuk kedua-dua pembangunan prototaip dan pengeluaran volum.

Cara PCB Kawalan Caj Bateri Berfungsi

PCB kawalan cas bateri berfungsi sebagai titik sambungan antara sumber kuasa, pengawal pengecasan, pek bateri dan komponen perlindungan.

Semasa operasi pengecasan, PCB menerima kuasa input daripada penyesuai atau bekalan kuasa. IC pengecasan mengawal voltan dan arus mengikut status bateri, manakala MOSFET dan litar perlindungan mengawal aliran kuasa dan mengelakkan isu seperti pengecasan berlebihan, arus lebihan dan litar pintas.

Untuk aplikasi bateri litium, reka bentuk susun atur PCB amat penting. Jejak arus tinggi memerlukan ketebalan tembaga yang mencukupi, pengurusan haba dan penghalaan yang dioptimumkan untuk mengurangkan kehilangan kuasa dan pengumpulan haba. Litar isyarat untuk pemantauan bateri juga memerlukan impedans terkawal dan pengurangan hingar untuk mengekalkan ketepatan pengukuran.

Keupayaan Pengilangan untuk Papan Kawalan Pengecasan Bateri

Aisen Electronics menghasilkan PCB kawalan cas bateri dengan konfigurasi daripada reka bentuk dua muka mudah kepada struktur berbilang lapisan yang kompleks.

Keupayaan pembuatan kami termasuk:

• Kiraan lapisan: 1-32 lapisan
• Ketebalan papan: 0.3mm-5.0mm
• Ketebalan tembaga: sehingga 6oz untuk reka bentuk arus tinggi
• Lebar dan jarak garisan minimum: 3mil
• Toleransi impedans terkawal: ±10%
• Saiz panel maksimum: 650mm × 750mm

Untuk aplikasi pengecasan bateri, ketebalan kuprum dan reka bentuk terma secara langsung mempengaruhi kecekapan pengecasan. Teknologi PCB tembaga berat boleh menyokong penghantaran arus yang lebih tinggi sambil mengurangkan kenaikan suhu dalam bahagian kuasa.

Struktur PCB berbilang lapisan membolehkan jurutera memisahkan lapisan kuasa, satah tanah dan penghalaan isyarat, meningkatkan keserasian elektromagnet dan mengurangkan gangguan antara litar kawalan pengecasan.

Pertimbangan Reka Bentuk PCB Utama untuk Aplikasi Pengecasan Bateri

Reka Bentuk Litar Arus Tinggi

Sistem pengecasan bateri selalunya mengendalikan arus berterusan semasa kitaran pengecasan. PCB mesti mengekalkan penghantaran arus yang stabil tanpa penjanaan haba yang berlebihan.

Aisen Electronics mengoptimumkan lebar jejak kuasa, ketebalan tembaga dan melalui struktur mengikut keperluan semasa sebenar. Untuk aplikasi pengecasan berkuasa tinggi, lapisan kuprum yang lebih tebal dan laluan terma yang diperkukuh membantu meningkatkan kebolehpercayaan jangka panjang.

Pengurusan Terma

Komponen pengecasan seperti MOSFET, IC pengecasan dan pengawal selia kuasa menjana haba semasa operasi.

Reka bentuk PCB yang betul membantu memindahkan haba dari komponen sensitif melalui kawasan kuprum, vias haba dan penempatan komponen yang dioptimumkan. Ini amat penting untuk peranti berkuasa bateri padat yang aliran udara terhad.

Integrasi Litar Perlindungan

Papan kawalan cas bateri biasanya menyepadukan fungsi perlindungan termasuk:

• Perlindungan lebihan voltan
• Perlindungan lebihan arus
• Perlindungan litar pintas
• Pemantauan suhu

Susun atur PCB mesti memastikan isyarat perlindungan bertindak balas dengan cepat sambil mengelakkan gangguan daripada laluan arus tinggi.

Aplikasi

Sistem Penyimpanan Tenaga

Kawalan pengecasan bateri PCB yang digunakan dalam peralatan penyimpanan tenaga memerlukan operasi yang stabil di bawah kitaran pengecasan dan nyahcas berterusan. Reka bentuk kuprum berat dan struktur terma yang boleh dipercayai membantu mengekalkan prestasi dalam operasi jangka panjang.

Elektronik Automotif

Kenderaan elektrik dan sistem bateri automotif memerlukan papan kawalan pengecasan dengan kebolehpercayaan yang tinggi dan rintangan getaran. Reka bentuk PCB memberi tumpuan kepada kapasiti semasa, ketepatan isyarat dan ketahanan jangka panjang.

Peranti Elektronik Mudah Alih

Produk mudah alih seperti stesen janakuasa, peranti pintar dan peralatan berkuasa bateri memerlukan litar pengecasan padat. Teknologi HDI PCB membolehkan susun atur yang lebih kecil sambil mengekalkan prestasi elektrik.

Peralatan Perindustrian

Sistem bateri industri memerlukan pengurusan pengecasan yang konsisten di bawah persekitaran yang mencabar. Reka bentuk impedans terkawal dan proses pemeriksaan yang ketat membantu memastikan operasi yang stabil.

Perkhidmatan Pemasangan dan Pengujian PCB

Aisen Electronics menyediakan penyelesaian PCBA lengkap daripada fabrikasi PCB kepada pemasangan komponen.

Perkhidmatan kami termasuk penyumberan komponen, pemasangan SMT, pemprosesan melalui lubang dan ujian fungsi.

Sebelum penghantaran, PCB kawalan cas bateri menjalani pemeriksaan elektrik, pemeriksaan AOI dan pengesahan kualiti akhir untuk mengesahkan prestasi litar dan kebolehpercayaan pemasangan.

Prosedur ujian boleh disesuaikan mengikut keperluan pelanggan, termasuk:

• Ujian kesinambungan elektrik
• Ujian kuar terbang
• Ujian fungsional
• Pemeriksaan penampilan
• Pengesahan kebolehpercayaan

Pilihan Kemasan Permukaan untuk PCB Kawalan Pengecasan

Aplikasi pengecasan bateri yang berbeza memerlukan rawatan permukaan yang berbeza.

Kemasan ENIG sesuai untuk komponen nada halus dan reka bentuk PCB berketumpatan tinggi kerana ciri permukaan ratanya. OSP menyediakan pilihan yang menjimatkan untuk aplikasi standard, manakala kemasan emas keras menawarkan ketahanan yang lebih baik untuk kawasan penyambung yang memerlukan sentuhan yang kerap.

Mengapa Memilih Aisen Electronics untuk Pembuatan PCB Kawalan Caj Bateri

Pengecasan bateri pengeluaran PCB memerlukan lebih daripada fabrikasi litar standard. Ia memerlukan pemahaman tentang pengurusan kuasa, kawalan haba dan keperluan litar perlindungan.

Aisen Electronics Co., Ltd. menggabungkan pengalaman pembuatan PCB dengan sokongan kejuruteraan untuk membantu pelanggan mengoptimumkan struktur papan, pemilihan bahan dan proses pengeluaran.

Daripada pengesahan prototaip kepada pengeluaran besar-besaran, kami menyediakan penyelesaian tersuai berdasarkan keperluan elektrik sebenar dan bukannya menggunakan struktur PCB yang sama untuk setiap projek.

Soalan Lazim

Apakah perbezaan antara PCB kawalan cas bateri dan PCB standard?

PCB kawalan cas bateri mengendalikan penukaran kuasa, peraturan pengecasan dan fungsi perlindungan bateri. Berbanding dengan papan kawalan standard, ia memerlukan keupayaan arus yang lebih tinggi, pengurusan haba yang lebih baik dan kawalan prestasi elektrik yang lebih ketat.

Apakah ketebalan kuprum yang disyorkan untuk PCB pengecasan arus tinggi?

Ketebalan kuprum yang diperlukan bergantung pada arus pengecasan, lebar surih dan keadaan terma. Reka bentuk PCB tembaga berat biasanya digunakan untuk aplikasi kuasa yang lebih tinggi untuk mengurangkan rintangan dan penjanaan haba.

Bolehkah anda mengeluarkan PCB pengecasan bateri yang disesuaikan?

ya. Aisen Electronics menyokong reka bentuk PCB tersuai berdasarkan keperluan pelanggan, termasuk struktur lapisan, pemilihan bahan, ketebalan tembaga dan keperluan pemasangan.

Adakah anda menyediakan perkhidmatan pemasangan PCB?

ya. Kami menyediakan perkhidmatan PCBA yang lengkap termasuk penyumberan komponen, pemasangan SMT, pemeriksaan dan ujian.

Apakah ujian yang dilakukan sebelum penghantaran?

Setiap PCB boleh diuji melalui pemeriksaan elektrik, pemeriksaan AOI dan keperluan ujian fungsi khusus pelanggan sebelum penghantaran.

Hubungi Aisen Electronics

Jika anda memerlukan penyelesaian PCB Kawalan Caj Bateri tersuai untuk peralatan pengecasan atau sistem pengurusan bateri anda, hubungi Aisen Electronics Co., Ltd. untuk sokongan kejuruteraan dan penilaian pembuatan.

e-mel:violet@akesonpcb.com
