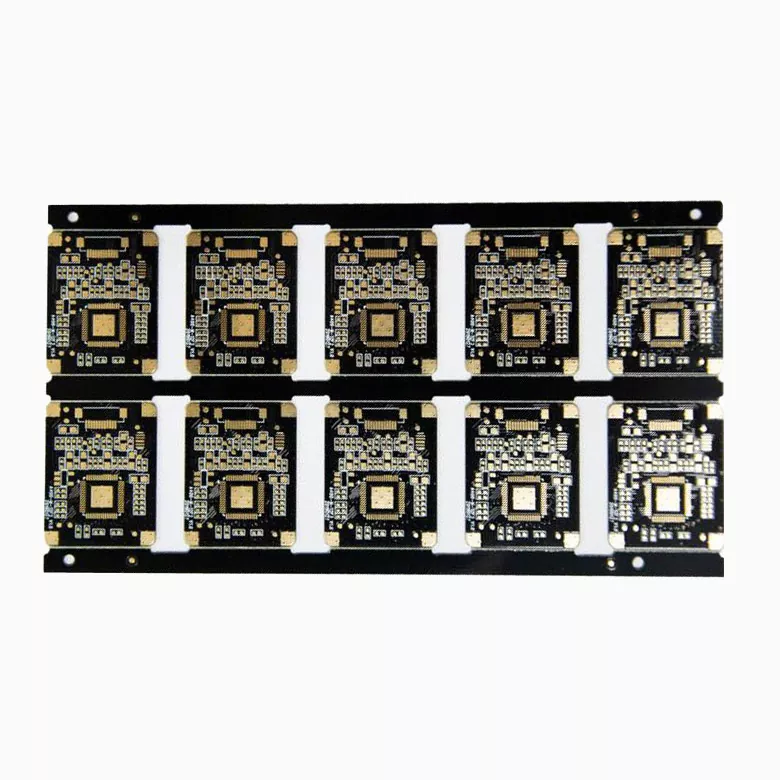

X-Ray Computed Tomography PCB

Sistem tomografi terkomputer sinar-X bergantung pada kawalan elektronik yang tepat dan pemprosesan isyarat yang stabil untuk menjana imej diagnostik yang tepat. PCB di dalam pengimbas CT bukan sahaja pembawa untuk komponen elektronik tetapi juga platform kritikal yang menghubungkan modul pengesan, litar pemerolehan data, unit pengurusan kuasa dan sistem kawalan.

Aisen Electronics Co., Ltd. mengeluarkan penyelesaian PCB tomografi terkira X-ray yang direka untuk pengeluar peralatan pengimejan perubatan yang memerlukan susun atur berketumpatan tinggi, galangan terkawal, gangguan isyarat rendah dan kualiti pengeluaran yang konsisten.

Keupayaan pembuatan PCB kami menyokong aplikasi pengimejan perubatan yang kompleks, termasuk papan pengesan CT, papan kawalan pemprosesan imej, papan pengedaran kuasa dan modul kawalan terbenam.

Keperluan Reka Bentuk PCB untuk Peralatan X-Ray CT

Sistem pengimejan CT memproses sejumlah besar maklumat digital daripada berbilang saluran pengesan. Sebarang ketidakstabilan yang disebabkan oleh kehilangan isyarat, variasi impedans, tekanan haba atau hingar elektrik boleh menjejaskan ketepatan pembinaan semula imej.

Tidak seperti papan litar industri standard, CT PCB memerlukan kawalan berhati-hati terhadap:

• Penghantaran isyarat berkelajuan tinggi antara pengesan dan unit pemprosesan
• Litar hingar rendah untuk isyarat analog sensitif
• Penghantaran kuasa yang stabil untuk modul pengimejan
• Operasi jangka panjang di bawah keadaan kerja yang berterusan
• Penyepaduan komponen berketumpatan tinggi dalam ruang terhad

Aisen Electronics bekerjasama dengan jurutera untuk mengoptimumkan struktur PCB mengikut keperluan aplikasi, memastikan reka bentuk litar sepadan dengan permintaan prestasi peralatan pengimejan perubatan.

Integriti Isyarat Kelajuan Tinggi untuk Aplikasi Pengesan CT

Sistem pengesan adalah salah satu bahagian paling sensitif pengimbas CT. PCB mesti mengekalkan prestasi elektrik yang konsisten semasa memindahkan isyarat daripada berbilang saluran sensor.

Proses pembuatan kami menyokong:

• Reka bentuk impedans terkawal dengan toleransi ±8%.
• Penghalaan garis halus untuk laluan isyarat berketumpatan tinggi
• Pemilihan bahan kehilangan rendah untuk aplikasi frekuensi tinggi
• Reka bentuk tindanan yang dioptimumkan untuk pengasingan isyarat

Untuk sistem CT yang memerlukan penghantaran data imej yang stabil, konfigurasi lapisan PCB yang betul dan kawalan impedans membantu mengurangkan herotan isyarat semasa operasi.

Pengilangan PCB Berbilang Lapisan untuk Sistem Pengimejan Perubatan yang Kompleks

Peralatan CT moden mengintegrasikan beribu-ribu sambungan elektronik ke dalam pemasangan padat. Struktur PCB berbilang lapisan menyediakan ruang penghalaan yang diperlukan untuk rangkaian isyarat, kuasa dan pembumian yang kompleks.

Aisen Electronics mengeluarkan:

• PCB tegar 4 lapisan hingga 32 lapisan
• Struktur HDI PCB
• Reka bentuk melalui mikro dan buta melalui
• Susun atur komponen BGA berketumpatan tinggi

Keupayaan teknikal termasuk:

Keupayaan ini membolehkan pengeluar CT menyepadukan litar kawalan padat sambil mengekalkan prestasi elektrik.

Pemilihan Bahan untuk Aplikasi PCB Pengimejan Perubatan

Pemilihan bahan secara langsung mempengaruhi kestabilan isyarat, prestasi terma dan hayat perkhidmatan.

Bergantung pada keperluan sistem CT, Aisen Electronics menyediakan:

Bahan Tg Tinggi

Sesuai untuk peralatan yang beroperasi di bawah keadaan beban berterusan. Suhu peralihan kaca yang lebih tinggi meningkatkan kestabilan dimensi semasa pembuatan dan operasi.

Bahan PCB Kehilangan Rendah

Digunakan untuk penghantaran isyarat berkelajuan tinggi di mana ciri dielektrik mempengaruhi ketepatan isyarat.

Struktur PCB Tembaga Berat

Ketebalan kuprum sehingga 6oz menyokong aplikasi yang memerlukan kapasiti arus yang lebih tinggi dan pelesapan haba yang lebih baik.

Pemilihan bahan dinilai berdasarkan kekerapan operasi, keperluan kuasa, struktur papan dan keadaan persekitaran.

Kawalan Proses Pembuatan untuk Pengeluaran PCB Perubatan

Peralatan pengimejan perubatan memerlukan kualiti pengeluaran yang konsisten kerana kegagalan PCB boleh menjejaskan keseluruhan sistem diagnostik.

Aisen Electronics menggunakan pusat pemeriksaan kualiti sepanjang pembuatan:

Pemeriksaan Bahan Masuk

Semua laminat, bahan tembaga dan komponen yang masuk diperiksa mengikut keperluan pengeluaran sebelum memasuki pembuatan.

Pemantauan Proses Pembuatan

Proses kritikal termasuk penggerudian, laminasi, penyaduran tembaga, pengimejan dan kemasan permukaan dipantau melalui pemeriksaan dalam proses.

Ujian Prestasi Elektrik

Papan siap menjalani ujian elektrik untuk mengesahkan:

• Prestasi litar terbuka dan pintas
• Kebolehpercayaan sambungan isyarat
• Kekonduksian lapisan ke lapisan

Pemeriksaan Kualiti Akhir

Sebelum penghantaran, setiap kumpulan diperiksa mengikut spesifikasi pelanggan, termasuk pemeriksaan penampilan, pengesahan dimensi dan pengesahan pembungkusan.

Pilihan Kemasan Permukaan untuk Pemasangan PCB CT

Peralatan pengimejan perubatan memerlukan sambungan pateri yang stabil dan kebolehpercayaan komponen jangka panjang.

Aisen Electronics menyediakan beberapa pilihan rawatan permukaan:

ENIG (Emas Perendaman Nikel Tanpa Elektronik)

Menyediakan kebolehmaterian dan rintangan kakisan yang sangat baik, biasanya digunakan untuk pemasangan komponen berketumpatan tinggi.

Rawatan Permukaan OSP

Sesuai untuk aplikasi yang memerlukan permukaan kuprum rata dan keserasian pemasangan tanpa plumbum.

Perak Rendaman

Digunakan untuk aplikasi yang memerlukan prestasi elektrik yang baik dan kebolehpercayaan pematerian.

Pemilihan rawatan permukaan bergantung pada proses pemasangan, keperluan penyimpanan dan jenis komponen.

Keupayaan Pemasangan PCBA untuk Elektronik Pengimejan Perubatan

Selain fabrikasi PCB, Aisen Electronics menyediakan perkhidmatan pemasangan PCB untuk pengeluar pengimejan perubatan.

Keupayaan pemasangan kami termasuk:

• 01005 komponen kecil
• Pakej BGA yang halus
• SMT bercampur dan pemasangan lubang telus
• Pemeriksaan optik automatik (AOI)
• Pemeriksaan sinar-X untuk sambungan pateri tersembunyi

Parameter pemasangan:

Pendekatan pembuatan bersepadu ini membantu mengurangkan kos komunikasi antara fabrikasi PCB dan peringkat pemasangan.

Masa Utama Pengeluaran untuk Projek CT PCB

Pengeluar peralatan perubatan selalunya memerlukan jadual pengeluaran yang boleh diramal untuk pengesahan prototaip dan pengeluaran besar-besaran.

Masa utama biasa:

Masa penghantaran sebenar bergantung pada ketersediaan bahan, struktur PCB, kuantiti dan keperluan ujian.

Mengapa Syarikat Pengimejan Perubatan Memilih Aisen Electronics

Memilih pembekal PCB untuk peralatan CT memerlukan lebih daripada kapasiti pembuatan. Sokongan kejuruteraan, kawalan proses dan konsistensi pengeluaran secara langsung mempengaruhi kebolehpercayaan peranti perubatan akhir.

Aisen Electronics Co., Ltd. menyokong pengeluar pengimejan perubatan dengan:

• Pengalaman dalam pengeluaran PCB berbilang lapisan yang kompleks
• HDI dan keupayaan interkoneksi berketumpatan tinggi
• Proses pembuatan impedans terkawal
• Perkhidmatan PCB dan PCBA yang lengkap
• Sokongan fleksibel daripada pembangunan prototaip kepada pengeluaran volum

Kami bekerjasama dengan pengeluar peralatan untuk membangunkan penyelesaian PCB yang memenuhi keperluan elektrik dan mekanikal sistem pengimejan CT moden.

Soalan Lazim Mengenai X-Ray Computed Tomography PCB

Apakah jenis PCB yang digunakan dalam pengimbas CT sinar-X?

Pengimbas CT biasanya menggunakan PCB tegar berbilang lapisan, PCB HDI dan papan kawalan khusus untuk modul pengesan, unit pemprosesan imej dan sistem pengurusan kuasa.

Mengapakah peralatan CT memerlukan reka bentuk PCB berketumpatan tinggi?

Sistem CT mengandungi berbilang modul elektronik dalam ruang pemasangan terhad. Teknologi PCB berketumpatan tinggi membolehkan lebih banyak saluran dan komponen isyarat disepadukan sambil mengekalkan prestasi penghalaan.

Bagaimanakah kualiti PCB mempengaruhi prestasi imej CT?

Reka bentuk PCB mempengaruhi kestabilan penghantaran isyarat, kawalan hingar elektrik, dan ketepatan pemprosesan data. Prestasi PCB yang lemah boleh menjejaskan kebolehpercayaan sistem dan konsistensi pengimejan.

Bolehkah Aisen Electronics mengeluarkan prototaip CT PCB?

ya. Aisen Electronics menyokong pengeluaran prototaip dan pembuatan volum dengan kiraan lapisan, bahan dan kemasan permukaan yang berbeza.

Apakah kaedah ujian PCB yang tersedia?

Ujian termasuk ujian elektrik, pemeriksaan AOI, pemeriksaan dimensi dan pengesahan proses pembuatan berdasarkan keperluan pelanggan.

Adakah Aisen Electronics menyediakan perkhidmatan pemasangan PCB?

ya. Kami menyediakan pemasangan PCBA termasuk penempatan SMT, pemeriksaan, dan penghantaran papan siap.

Hubungi Aisen Electronics untuk Pembuatan X-Ray CT PCB

Jika anda sedang membangunkan peralatan pengimejan perubatan dan memerlukan penyelesaian PCB untuk sistem CT, Aisen Electronics Co., Ltd. boleh menyediakan sokongan pembuatan berdasarkan keperluan elektrik, mekanikal dan pengeluaran anda.

Hubungi pasukan kejuruteraan kami untuk membincangkan spesifikasi PCB, keperluan prototaip dan rancangan pengeluaran.
