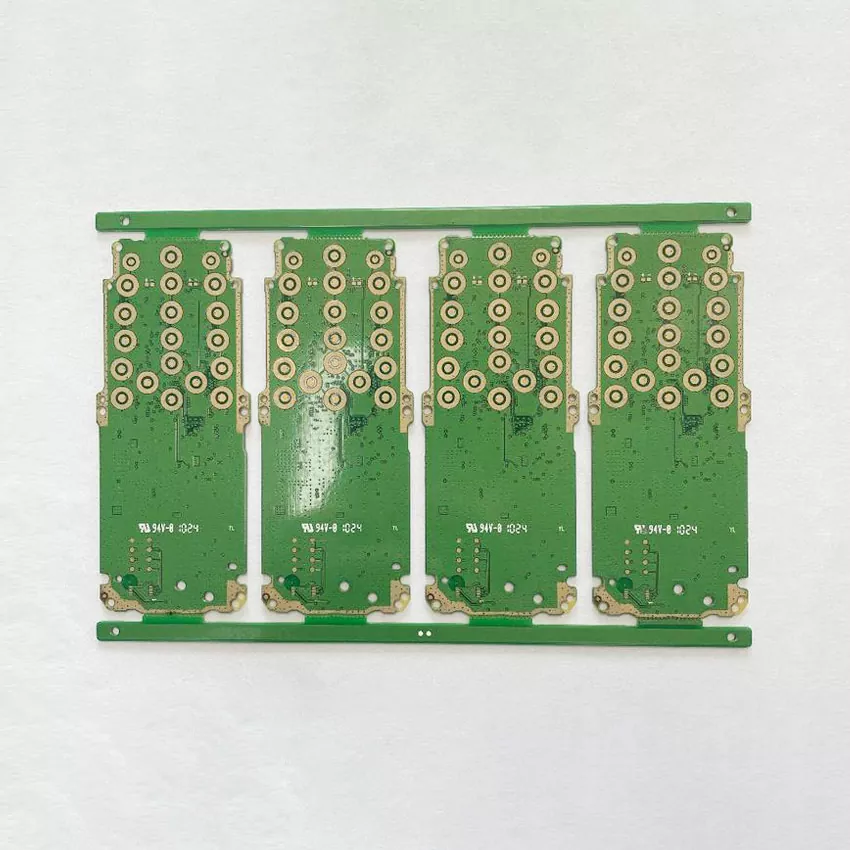

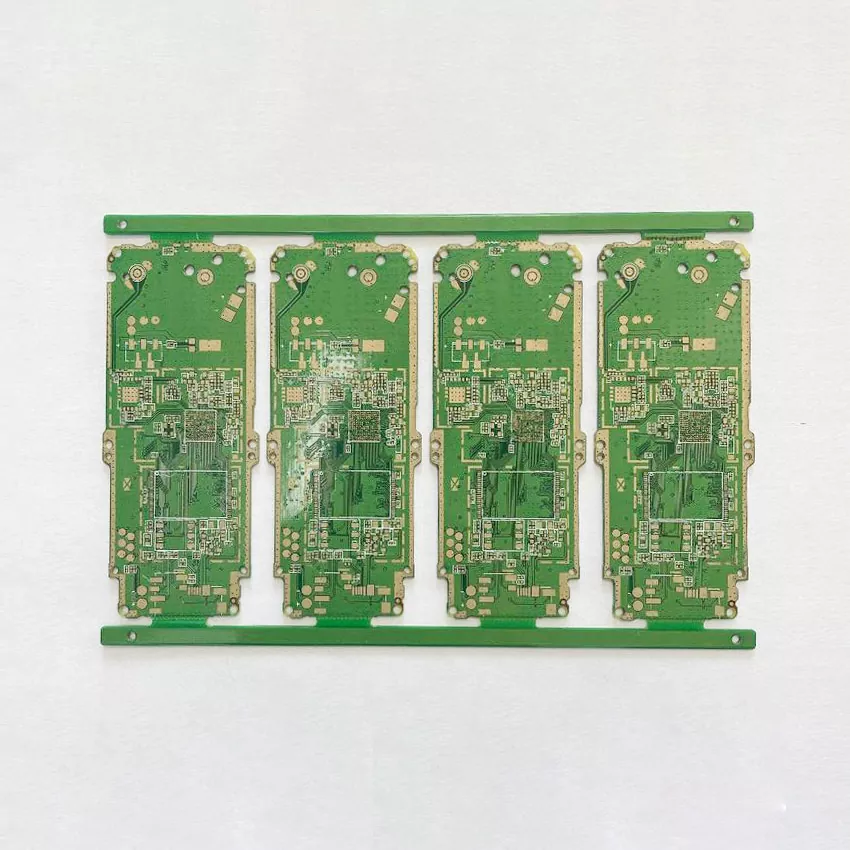

PCB Telefon Bimbit

Telefon pintar terus menyepadukan lebih banyak fungsi ke dalam ruang yang lebih kecil, termasuk pemproses berkelajuan tinggi, berbilang kamera, modul komunikasi 5G, penderia dan sistem pengurusan kuasa. Reka bentuk ini memerlukan PCB dengan ketumpatan pendawaian yang lebih tinggi, kawalan impedans yang tepat dan prestasi elektrik yang stabil.

Di Aisen Electronics Co., Ltd., kami mengeluarkan PCB telefon mudah alih mengikut keperluan elektronik mudah alih moden. Keupayaan pengeluaran kami menyokong struktur litar yang kompleks, komponen nada halus dan sambungan berketumpatan tinggi untuk pengeluar yang membangunkan peranti mudah alih generasi akan datang.

Tidak seperti papan elektronik pengguna standard, PCB telefon mudah alih memerlukan kawalan pembuatan yang lebih ketat kerana walaupun variasi kecil dalam lebar talian, penjajaran lapisan atau rawatan permukaan boleh menjejaskan integriti isyarat dan prestasi pemasangan.

Teknologi PCB HDI untuk Reka Bentuk Telefon Mudah Alih Termaju

Penyepaduan telefon pintar yang semakin meningkat memerlukan struktur PCB yang menyediakan lebih banyak ruang penghalaan dalam dimensi terhad. Teknologi High-Density Interconnect (HDI) membolehkan pereka bentuk mencapai ketumpatan komponen yang lebih tinggi sambil mengurangkan saiz PCB.

Keupayaan pembuatan HDI kami termasuk:

• Mikro melalui diameter bermula dari 0.15mm untuk sambungan berketumpatan tinggi
• Lebar garisan minimum dan jarak sehingga 3/3mil untuk corak litar halus
• Sokongan untuk komponen BGA dengan keperluan padang pad 0.2mm
• Teknologi penghalaan IC dwi-baris untuk susun atur pemproses padat
• Struktur HDI termasuk reka bentuk 1+N+1 dan 2+N+2

Keupayaan ini membantu pengeluar telefon pintar menyepadukan pemproses lanjutan, modul kamera, komponen komunikasi wayarles dan fungsi tambahan tanpa meningkatkan ketebalan produk.

Keupayaan Pengilangan PCB Berbilang Lapisan untuk Elektronik Telefon Pintar

Telefon mudah alih moden menggabungkan berbilang modul berfungsi dalam ruang dalaman yang terhad. Struktur PCB yang boleh dipercayai diperlukan untuk memisahkan isyarat berkelajuan tinggi, litar kuasa dan sistem kawalan.

Aisen Electronics menyokong:

Pembuatan berbilang lapisan memerlukan pendaftaran lapisan yang tepat, proses laminasi terkawal dan sambungan lapisan dalam yang boleh dipercayai untuk memastikan kestabilan jangka panjang semasa operasi peranti harian.

Proses Pembuatan

Pembuatan PCB telefon mudah alih memerlukan kawalan ketat daripada penyediaan bahan hingga pemeriksaan akhir. Proses pengeluaran kami termasuk:

Penyediaan Bahan dan Fabrikasi Lapisan Dalam

• Pemeriksaan bahan masuk
• Pengimejan litar lapisan dalam
• Goresan dan pembentukan litar
• Pemeriksaan AOI untuk kecacatan lapisan dalam

Laminasi dan Penggerudian PCB

• Proses laminasi terkawal untuk struktur berbilang lapisan
• Penggerudian mekanikal dan pembentukan mikrovia laser
• Penyaduran tembaga untuk memastikan sambungan interlayer yang boleh dipercayai

Pembentukan Litar Lapisan Luar

• Penyaduran corak dan goresan
• Pemprosesan litar garis halus
• Permohonan topeng pateri
• Rawatan kemasan permukaan

Ujian Akhir

Setiap PCB menjalani ujian elektrik dan pemeriksaan visual sebelum penghantaran, termasuk:

• pemeriksaan AOI
• Ujian kuar terbang
• Ujian impedans apabila diperlukan
• Pemeriksaan penampilan
• Pengesahan kebolehpercayaan

Pendekatan pembuatan ini membantu mengurangkan risiko pengeluaran semasa pengeluaran besar-besaran telefon pintar.

Kemasan Permukaan untuk Aplikasi PCB Telefon Mudah Alih

Reka bentuk telefon pintar yang berbeza memerlukan rawatan permukaan yang berbeza berdasarkan jenis komponen, proses pemasangan dan keperluan kebolehpercayaan.

Pilihan yang tersedia termasuk:

Kemasan Permukaan ENIG

Sesuai untuk komponen nada halus dan pemasangan SMT berketumpatan tinggi. ENIG menyediakan permukaan rata untuk pemasangan BGA dan komponen mikro.

Kemasan Permukaan OSP

Pilihan kos efektif untuk elektronik pengguna standard yang memerlukan kebolehpaterian yang baik.

Perak Rendaman

Digunakan untuk aplikasi yang memerlukan kekonduksian elektrik yang sangat baik dan prestasi frekuensi tinggi.

Rawatan Jari Emas

Digunakan pada kawasan penyambung yang memerlukan pemasukan berulang dan prestasi sentuhan yang stabil.

Pasukan kejuruteraan kami boleh mengesyorkan rawatan permukaan yang sesuai mengikut struktur PCB dan keperluan pemasangan.

Perkhidmatan

Selain fabrikasi PCB, Aisen Electronics menyediakan sokongan pembuatan PCBA untuk produk elektronik mudah alih.

Perkhidmatan pemasangan kami termasuk:

• Sumber komponen elektronik
• penempatan komponen SMT
• Perhimpunan BGA
• Pemprosesan komponen lubang melalui
• Ujian fungsional
• Pemeriksaan PCBA lengkap

Kami menyokong pemasangan komponen kecil hingga ke pakej 01005 dan mengendalikan pemasangan PCB kompleks yang memerlukan penempatan yang tepat dan kawalan proses.

Spesifikasi Teknikal

Keupayaan ini membolehkan kami mengeluarkan PCB untuk platform telefon pintar yang berbeza, daripada peranti pengguna padat kepada terminal mudah alih berprestasi tinggi.

Kawalan Kualiti untuk Pengeluaran PCB Mudah Alih Stabil

Pengeluar telefon pintar memerlukan prestasi PCB yang konsisten merentas volum pengeluaran yang besar. Aisen Electronics menumpukan pada kawalan proses dan bukannya bergantung hanya pada pemeriksaan akhir.

Pengurusan kualiti kami termasuk:

• Pengesahan bahan masuk
• Pemantauan proses semasa fabrikasi
• Sistem pemeriksaan automatik
• Ujian prestasi elektrik
• Pengesahan kualiti akhir sebelum penghantaran

Dengan mengawal parameter pengeluaran kritikal, kami membantu pelanggan mengekalkan hasil pemasangan yang stabil dan mengurangkan gangguan pembuatan.

Sokongan Kejuruteraan daripada Prototaip kepada Pengeluaran Besar-besaran

Projek PCB telefon mudah alih selalunya memerlukan sokongan kejuruteraan awal untuk mengelakkan masalah reka bentuk semasa pembuatan.

Pasukan kejuruteraan kami menyediakan:

• Analisis DFM sebelum pengeluaran
• Cadangan timbunan PCB
• Cadangan pengoptimuman integriti isyarat
• Kajian kebolehlaksanaan pembuatan
• Sokongan pengesahan prototaip

Ini membantu pelanggan memendekkan kitaran pembangunan dan menambah baik peralihan daripada prototaip kepada pengeluaran volum.

Mengapa Memilih Aisen Electronics untuk Pengilangan PCB Telefon Mudah Alih?

Aisen Electronics Co., Ltd. menumpukan pada pembuatan PCB untuk produk elektronik padat di mana ketepatan dan ketekalan adalah penting.

Kelebihan kami termasuk:

• HDI dan pengalaman pembuatan PCB garis halus
• Keupayaan pengeluaran PCB berbilang lapisan
• Sokongan daripada pembangunan prototaip kepada pengeluaran besar-besaran
• Kawalan proses pembuatan yang ketat
• Sokongan kejuruteraan untuk aplikasi elektronik mudah alih

Sama ada anda sedang membangunkan telefon pintar, terminal komunikasi atau peranti pintar mudah alih, kami menyediakan penyelesaian pembuatan PCB yang dibina mengikut keperluan reka bentuk anda.

Hubungi kami hari ini untuk membincangkan keperluan projek PCB telefon mudah alih anda.
