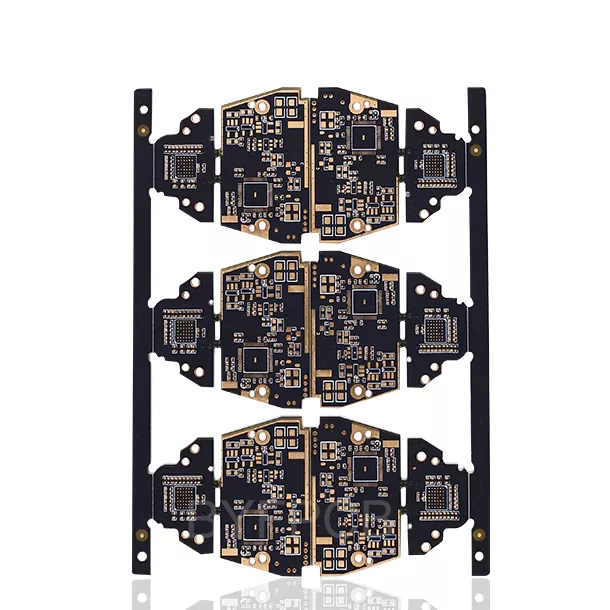

Monitor Jantung PCB

Aisen Electronics Co., Ltd. mengeluarkan PCB perubatan yang direka untuk aplikasi pemantauan jantung, memfokuskan pada integriti isyarat, kawalan hingar, struktur litar padat dan kualiti pengeluaran yang konsisten. Penyelesaian PCB kami menyokong pengeluar peralatan perubatan membangunkan peranti ECG mudah alih, monitor sisi katil dan produk penjagaan kesihatan jauh.

Pertimbangan Reka Bentuk PCB untuk Peranti Pemantauan Jantung

Reka Bentuk Litar Bunyi Rendah untuk Pemerolehan Isyarat ECG

Peranti ECG mengumpul isyarat elektrik yang dihasilkan oleh jantung manusia, yang biasanya sangat kecil dan sensitif kepada gangguan luar. Susun atur PCB secara langsung mempengaruhi ketepatan bentuk gelombang dan kestabilan pengukuran.

Untuk aplikasi pemantauan jantung, jurutera kami menumpukan pada mengasingkan litar pemerolehan analog daripada kawasan pemprosesan digital, mengoptimumkan struktur pembumian dan mengurangkan gandingan hingar yang tidak diingini antara modul berfungsi yang berbeza. Pertimbangan reka bentuk ini membantu mengekalkan penghantaran isyarat ECG yang lebih jelas semasa pemantauan jangka panjang.

Struktur PCB Berbilang Lapisan untuk Elektronik Perubatan Padat

Pemantau jantung moden menggabungkan pelbagai fungsi termasuk pemerolehan isyarat, pemprosesan data, komunikasi tanpa wayar dan pengurusan kuasa dalam ruang yang terhad. Struktur PCB berbilang lapisan membolehkan jurutera mengatur litar berbeza dengan cekap sambil mengekalkan prestasi elektrik.

Aisen Electronics menyokong pembuatan PCB berbilang lapisan daripada 2 hingga 32 lapisan, dengan keupayaan termasuk lebar talian minimum dan jarak ke bawah hingga 3mil, vias mikro hingga 0.1mm, dan pengeluaran impedans terkawal dengan toleransi ±8%. Keupayaan ini menyokong peranti perubatan kompak yang memerlukan susun atur litar berketumpatan tinggi.

Bahan dan Kemasan Permukaan untuk PCB Monitor Jantung

Pemilihan Bahan Berdasarkan Keperluan Peranti

Bahan PCB yang digunakan dalam peralatan pemantauan jantung memerlukan sifat dielektrik yang stabil dan kebolehpercayaan jangka panjang. Bergantung pada reka bentuk produk, jurutera boleh memilih bahan yang berbeza mengikut kekerapan isyarat, keperluan haba dan had mekanikal.

Bahan Tg tinggi FR-4 biasanya digunakan untuk peralatan pemantauan ECG standard, manakala bahan kehilangan rendah boleh dipertimbangkan untuk peranti yang menyepadukan modul komunikasi tanpa wayar. Pemilihan bahan yang betul membantu mengekalkan prestasi elektrik yang stabil sepanjang kitaran hayat produk.

Rawatan Permukaan untuk Elektronik Perubatan

Kemasan permukaan menjejaskan kualiti pematerian, kestabilan sambungan komponen, dan kebolehpercayaan jangka panjang.

Aisen Electronics menyediakan pilihan rawatan permukaan termasuk ENIG, OSP, dan perak rendaman. ENIG digunakan secara meluas dalam aplikasi elektronik perubatan kerana ia memberikan kebolehpaterian yang baik dan prestasi sentuhan yang stabil untuk komponen ketepatan.

Proses Pengilangan PCB Monitor Jantung

Kawalan Fabrikasi dan Pemasangan PCB

Pengilangan PCB perubatan memerlukan kawalan proses yang ketat daripada penyediaan bahan mentah hingga pemeriksaan akhir. Semasa pengeluaran, setiap PCB menjalani pelbagai langkah pembuatan termasuk pengimejan litar, laminasi, penggerudian, penyaduran tembaga, rawatan permukaan dan ujian elektrik.

Bagi pelanggan yang memerlukan pemasangan siap, Aisen Electronics juga menyediakan perkhidmatan PCBA meliputi pemasangan SMT, penyumberan komponen, pemeriksaan pateri dan ujian kefungsian. Ini membolehkan pengeluar peralatan perubatan mengurus pembangunan prototaip dan pengeluaran volum melalui satu rakan kongsi pembuatan.

Kawalan Kualiti untuk Pemantauan Perubatan PCB

Ujian Elektrik dan Kebolehkesanan Pengeluaran

Peralatan pemantauan jantung memerlukan prestasi PCB yang konsisten kerana kegagalan litar boleh menjejaskan operasi peranti. Sebelum penghantaran, setiap PCB diperiksa melalui ujian elektrik, pemeriksaan AOI, dan prosedur pengesahan pembuatan.

Aisen Electronics mengekalkan rekod pengeluaran yang meliputi maklumat bahan, parameter pembuatan dan hasil pemeriksaan. Rekod ini menyokong pengeluar peranti perubatan yang memerlukan bekalan yang stabil dan kebolehkesanan pengeluaran.

Aplikasi PCB Monitor Jantung

PCB monitor jantung digunakan dalam pelbagai sistem pemantauan perubatan, termasuk monitor ECG mudah alih, peranti pemantauan jantung boleh pakai, monitor pesakit di sisi katil dan peralatan penjagaan kesihatan jauh.

Aplikasi yang berbeza memerlukan struktur PCB yang berbeza. Peranti boleh pakai biasanya menumpukan pada saiz padat dan penggunaan kuasa yang rendah, manakala peralatan pemantauan hospital lebih menekankan pada kestabilan isyarat dan keupayaan operasi berterusan.

Mengapa Syarikat Peranti Perubatan Bekerjasama dengan Aisen Electronics Co., Ltd.

Pengilangan PCB perubatan memerlukan pemahaman tentang prestasi elektronik dan keperluan aplikasi. Aisen Electronics Co., Ltd. bekerjasama dengan pelanggan semasa semakan reka bentuk PCB, penyediaan pembuatan dan peringkat pengeluaran untuk meningkatkan kebolehkilangan dan mengekalkan kualiti yang konsisten.

Keupayaan pembuatan kami termasuk fabrikasi PCB berbilang lapisan, pengeluaran litar berketumpatan tinggi, pemasangan PCB, dan sokongan ujian untuk aplikasi elektronik perubatan.

Soalan Lazim Mengenai PCB Monitor Jantung

Apakah jenis PCB yang biasa digunakan dalam peranti pemantauan jantung?

Kebanyakan peranti pemantauan jantung menggunakan PCB tegar berbilang lapisan atau PCB fleksibel tegar. Pilihan bergantung pada saiz peranti, kerumitan litar dan keperluan aplikasi.

Mengapa peralatan ECG memerlukan reka bentuk PCB khas?

Isyarat ECG ialah isyarat biologi voltan rendah yang mudah dipengaruhi oleh gangguan elektromagnet. Susun atur PCB yang betul membantu mengurangkan hingar dan meningkatkan ketepatan isyarat.

Bolehkah Aisen Electronics menyokong prototaip dan pengeluaran besar-besaran?

ya. Aisen Electronics menyediakan sokongan pembuatan PCB daripada sampel prototaip kepada pengeluaran volum, membantu pelanggan memindahkan produk dari pembangunan ke pasaran.

Apakah kaedah ujian yang digunakan untuk pengeluaran PCB perubatan?

Pemeriksaan biasa termasuk ujian elektrik, pemeriksaan AOI, pemeriksaan kualiti pateri, dan pengesahan proses pembuatan untuk memastikan ketekalan PCB.

Hubungi Aisen Electronics Co., Ltd.

Membangunkan peranti pemantauan jantung memerlukan sokongan pembuatan PCB yang sepadan dengan reka bentuk elektrik anda, saiz produk dan keperluan pengeluaran.

Aisen Electronics Co., Ltd. menyediakan perkhidmatan fabrikasi dan pemasangan PCB untuk monitor ECG, peranti penjagaan kesihatan boleh pakai dan sistem elektronik perubatan. Pasukan kejuruteraan kami boleh membantu dengan semakan reka bentuk PCB, pemilihan bahan, penilaian pembuatan dan perancangan pengeluaran.

Untuk spesifikasi PCB, keperluan prototaip atau projek pengeluaran volum, sila hubungi pasukan kami untuk membincangkan keperluan aplikasi anda.
