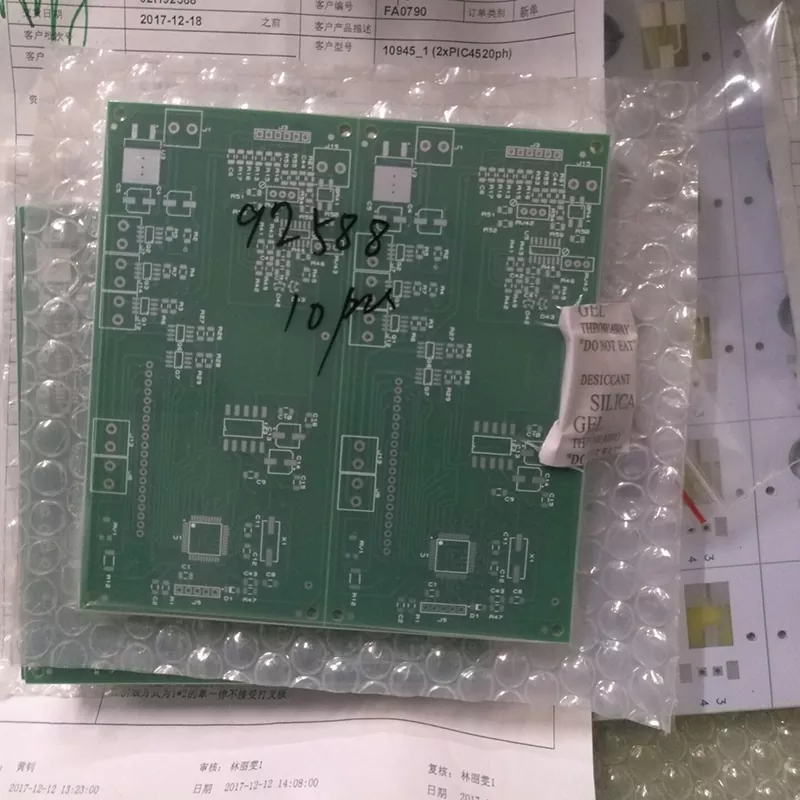

Alat Pengukur Elektrik PCB

Alat pengukur elektrik selalunya mengendalikan isyarat analog yang lemah, di mana gangguan kecil pun boleh mempengaruhi ketepatan bacaan akhir. Berbanding dengan produk elektronik konvensional, peralatan pengukuran memerlukan reka bentuk PCB yang menyediakan kawalan hingar yang lebih baik, penghantaran isyarat yang stabil dan prestasi elektrik yang konsisten.

PCB kami direka bentuk dengan penghalaan surih yang dioptimumkan, struktur pembumian yang betul, dan teknologi impedans terkawal untuk mengurangkan herotan isyarat yang disebabkan oleh gangguan elektromagnet (EMI). Ini amat penting untuk instrumen seperti osiloskop, multimeter digital dan penganalisis kuasa, di mana ketepatan pengukuran sangat bergantung pada kestabilan litar pemprosesan isyarat.

Kestabilan Terma untuk Operasi Instrumen Jangka Panjang

Banyak peranti pengukur elektrik beroperasi secara berterusan di makmal, saluran pengeluaran atau persekitaran ujian. Semasa operasi jangka panjang, variasi suhu boleh menjejaskan Ciri-ciri elektrik Alat Pengukur Elektrik PCB dan prestasi komponen.

Dengan memilih bahan substrat yang sesuai dan mengoptimumkan pengedaran tembaga, penyelesaian PCB kami membantu meningkatkan kestabilan terma dan mengekalkan prestasi pengukuran yang konsisten di bawah keadaan operasi yang berbeza.

Penyelesaian PCB Berbilang Lapisan untuk Sistem Pengukuran Kompleks

Penghalaan Ketumpatan Tinggi untuk Peranti Pengukuran Lanjutan

Alat pengukur moden mengintegrasikan lebih banyak fungsi ke dalam penutup yang lebih kecil, termasuk pemerolehan isyarat, pemprosesan data, modul komunikasi dan litar pengurusan kuasa. Ini memerlukan PCB dengan ketumpatan penghalaan yang lebih tinggi dan pengasingan litar yang lebih baik.

Struktur PCB berbilang lapisan kami menyokong sehingga 32 lapisan, membolehkan jurutera mengasingkan litar analog sensitif daripada bahagian digital dan kuasa. Pendekatan reka bentuk ini mengurangkan gangguan antara modul berfungsi yang berbeza dan meningkatkan kebolehpercayaan instrumen keseluruhan.

Struktur PCB Fleksibel untuk Keperluan Produk Berbeza

Produk ukuran yang berbeza mempunyai keperluan PCB yang berbeza. Penguji mudah alih memfokuskan pada saiz padat dan reka bentuk yang ringan, manakala instrumen makmal memerlukan kestabilan isyarat yang lebih tinggi dan penyepaduan litar yang lebih kompleks.

Kami menyediakan struktur PCB tersuai berdasarkan keperluan aplikasi, termasuk konfigurasi lapisan, ketebalan papan, berat tembaga dan pemilihan bahan.

Keupayaan Pengilangan Ketepatan

Ketepatan Pembuatan Menyokong Kebolehpercayaan Pengukuran

Untuk peralatan pengukuran, ketepatan pembuatan PCB secara langsung mempengaruhi prestasi produk. Penyimpangan kecil dalam lebar talian, penjajaran lapisan, atau kawalan impedans mungkin mempengaruhi kualiti penghantaran isyarat.

Keupayaan pembuatan kami termasuk:

Keupayaan ini membolehkan kami menyokong kedua-dua produk pengukuran elektronik standard dan instrumen industri berketepatan tinggi.

Pemilihan Bahan untuk Alat Pengukur Elektrik PCB

Memilih Bahan PCB Berdasarkan Syarat Permohonan

Bahan substrat memainkan peranan penting dalam kestabilan elektrik, rintangan haba, dan prestasi isyarat. Untuk peralatan pengukuran am, bahan FR-4 menyediakan penyelesaian yang seimbang antara kos dan kebolehpercayaan.

Untuk aplikasi yang memerlukan rintangan haba yang lebih tinggi atau prestasi isyarat yang lebih baik, bahan Tg tinggi atau lamina frekuensi tinggi khusus boleh dipilih mengikut keadaan operasi.

Pemilihan bahan dinilai berdasarkan suhu kerja, ciri isyarat, jangkaan hayat produk dan persekitaran aplikasi.

Kawalan Kualiti Sepanjang Pengeluaran PCB

Kawalan Proses Daripada Bahan Mentah kepada PCB Siap

Peralatan pengukuran yang boleh dipercayai memerlukan kualiti PCB yang konsisten sepanjang setiap kumpulan pengeluaran. Proses pengurusan kualiti kami meliputi pemeriksaan bahan, pemantauan pengeluaran dan ujian elektrik akhir.

Bahan masuk diperiksa sebelum pengeluaran untuk mengesahkan spesifikasi dan sifat elektrik. Semasa pembuatan, pemeriksaan AOI dan pemantauan proses membantu mengenal pasti kemungkinan kecacatan pada peringkat awal.

Sebelum penghantaran, PCB siap menjalani ujian elektrik dan pemeriksaan visual untuk memastikan ia memenuhi keperluan pelanggan.

Aplikasi Alat Pengukur Elektrik PCB

Peralatan Pengujian Makmal

PCB kami digunakan dalam instrumen makmal termasuk osiloskop, penjana isyarat dan peralatan analisis kuasa.

Aplikasi ini memerlukan integriti isyarat yang sangat baik, ciri elektrik yang stabil dan operasi yang boleh dipercayai kerana ketepatan pengukuran secara langsung mempengaruhi keputusan ujian.

Peranti Pengukuran Mudah Alih

Instrumen mudah alih memerlukan reka bentuk PCB padat sambil mengekalkan prestasi elektrik.

Penyelesaian PCB kami menyokong reka bentuk ringan untuk peranti pegang tangan seperti multimeter digital dan penguji elektronik, membantu pengeluar mencapai struktur produk yang lebih kecil tanpa mengorbankan kebolehpercayaan.

Sistem Pemantauan Industri

Peralatan pengukuran industri selalunya beroperasi dalam keadaan kerja yang berterusan dan memerlukan kebolehsuaian persekitaran yang kukuh.

PCB kami menyokong aplikasi seperti sistem pemantauan tenaga, penganalisis industri dan peralatan ujian kualiti kuasa yang kestabilan jangka panjang adalah kritikal.

Sokongan Kejuruteraan untuk Pembangunan PCB

Menyokong Pembangunan Produk Daripada Prototaip kepada Pengeluaran Besar-besaran

Prestasi PCB berkait rapat dengan keputusan reka bentuk peringkat awal. Pasukan kejuruteraan kami bekerjasama dengan pelanggan semasa pembangunan produk untuk menyemak struktur PCB, mengoptimumkan kebolehkilangan dan mengurangkan potensi risiko pengeluaran.

Melalui analisis DFM, pengesahan prototaip dan sokongan pengeluaran, kami membantu pelanggan meningkatkan kecekapan pembangunan dan mencapai peralihan yang lebih lancar daripada pembuatan prototaip kepada volum.

Soalan Lazim

Apakah jenis PCB yang sesuai untuk alat pengukur elektrik?

Alat pengukur elektrik biasanya memerlukan PCB dengan prestasi elektrik yang stabil, rintangan hingar yang baik dan keupayaan penghantaran isyarat yang tepat. Struktur PCB yang sesuai bergantung pada jenis instrumen, kerumitan litar, dan keperluan ketepatan pengukuran.

Bolehkah anda mengeluarkan PCB untuk peralatan makmal berketepatan tinggi?

ya. Kami menyediakan penyelesaian pembuatan PCB berbilang lapisan untuk peralatan pengukuran makmal dan industri yang memerlukan kestabilan isyarat tinggi dan operasi jangka panjang yang boleh dipercayai.

Bagaimanakah anda memastikan kualiti PCB untuk aplikasi pengukuran?

Kualiti dikawal melalui pemeriksaan bahan, pemantauan pengeluaran, pemeriksaan AOI, dan ujian elektrik akhir untuk memastikan setiap PCB memenuhi keperluan prestasi dan kebolehpercayaan.
